Referencia

SPAZIO LUZ – LUZ3100LWP

SPAZIO LUZ SMARTZ 100lm P/NP 1h IP42/IK04 BLANCO 230V 50Hz

Luminaria Autónoma Emergencia ZEMPER, serie SPAZIO LUZ, referencia LUZ3100LWP, tipo No Permanente / Permanente mediante tercera borna, con sistema de control SmartZ, grado de protección IP42, protección contra golpes IK04 y clase de aislamiento II.
Fabricada en Policarbonato, color Blanco RAL9003.
Difusor de Policarbonato Opalino.
Fuente de luz: 12xLED 0.5W , con temperatura de color 4000K.
Tensión de alimentación de 230V 50Hz.
Consumo en modo de emergencia 0,9 W, y consumo en modo permanente 2,5 W.
Incluye batería 3.2V-0.5Ah LiFePO₄ que proporciona una autonomía de 1 h y alcanza su carga máxima en 12 h, asegurando un flujo lumínico en modo emergencia de 100 lm.
En modo permanente la luminaria proporciona un flujo de 100 lm.
Dispone de Sistema Autotest.
Apta para instalación en superficies inflamables.
Tipo de instalación: Superficie Techo /Pared - Empotrada Techo.
Fabricado en España conforme a normas: EN-60598-1, EN-60598-2-22, EN-62034, EN-303-446-1.

Garantía

Años

Producto

Especificaciones

Especificaciones funcionales

Sistema de control

SmartZ

AutoTest

Tipo

No Permanente / Permanente mediante tercera borna

Alimentación

230V 50Hz<2.5W

Consumo en modo no-permanente

0,9 W

Consumo en modo permanente

2,5 W

Flujo emergencia

100 lm

Flujo permanente

100 lm

Autonomía

1 h

Batería

3.2V-0.5Ah LiFePO₄

Tiempo de carga

12 h

Especificaciones mecánicas y estéticas

Instalación

Superficie Techo /Pared - Empotrada Techo

Aislamiento

Clase II

Protección IP frente a sólidos y líquidos

IP42

Protección IK contra impactos

IK04

Lámpara

12xLED 0.5W

Temperatura de color LED

4000K

Material del cuerpo

Policarbonato

Acabado

Blanco RAL9003

Difusor / Óptica

Policarbonato Opalino

Temperatura de funcionamiento

0~40 °C

Adecuado para superficies inflamables

Normativas

EN-60598-1

EN-60598-2-22

EN-62034

EN-303-446-1

Certificaciones

Declaración de conformidad CE

Declaración de conformidad UK

CMIM

Declaración de conformidad Marruecos

Certificado ENEC

Certificado de producto ENEC

Certificado IEC

Certificado de producto internacional IECEE

Certificado Kitemark

Certificado de producto UK Kitemark

Certificado Civil Defense

Certificado de producto Civil Defense

Instalación

La luminaria dispone de 5 bornas (2xL+ 2xN + L1) para habilitar / deshabilitar la función permanente.

Instalación con preplaca.

Posibilidad de instalación en:

· Superficie en techo o pared.

· Empotrada en techo (con accesorio de instalación).

Posibilidad de conexión con:

· Cableado empotrado Cableado en tubo de superficie (máx M20)

Descargar manual de instalación

Características de funcionamiento

Esta luminaria es compatible con el sistema inteligente de gestión de iluminación de emergencia SmartZ®, diseñado para facilitar el mantenimiento y control de la instalación. Gracias a su capacidad de comunicación inalámbrica a 2.4 GHz, crea una malla dinámica que permite la conexión de más de 10.000 luminarias sin necesidad de cableado adicional.

El sistema simplifica la supervisión en tiempo real, emitiendo alertas automáticas ante posibles fallos y eliminando la necesidad de inspecciones manuales individuales.

Además, permite la integración con otros sistemas, tanto cableados como inalámbricos.

En caso de no conectarse a la malla, la luminaria funcionará en modo Autotest, ejecutando automáticamente las pruebas detalladas a continuación.

Luminaria controlada por microprocesador que realiza pruebas periódicas y automáticas.

Prueba funcional cada 7 días.

Prueba de duración cada 365 días.

El resultado de la prueba se muestra en los LED indicadores de estado.

La luminaria dispone de LEDs de estado, que indican:

Verde encendido: funcionamiento correcto

Verde intermitente: prueba en curso

Naranja encendido: batería o duración incorrecta

Parpadeo naranja: fallo funcional

Ambos leds apagados: no hay suministro eléctrico o falla total de la luminaria

Interdistancias

H	A	B	C	D
2 m	2,4 m	6,0 m	2,4 m	6,0 m
2,5 m	2,6 m	6,5 m	2,6 m	6,5 m
3 m	2,6 m	7,0 m	2,6 m	7,0 m
4 m	2,5 m	7,5 m	2,5 m	7,5 m
5 m	1,9 m	7,5 m	1,9 m	7,5 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 1 lux en 1 m de ancho de vía de evacuación.

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

H	A	B	C	D
2 m	3,0 m	6,5 m	3,0 m	6,5 m
2,5 m	3,3 m	7,0 m	3,3 m	7,5 m
3 m	3,3 m	8,0 m	3,3 m	8,0 m
4 m	3,6 m	9,0 m	3,6 m	9,0 m
5 m	3,6 m	9,5 m	3,6 m	10,0 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 0.5 lux (cálculo antipánico).

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

Fotometría

Spazio Luz

Descargar curva fotométrica

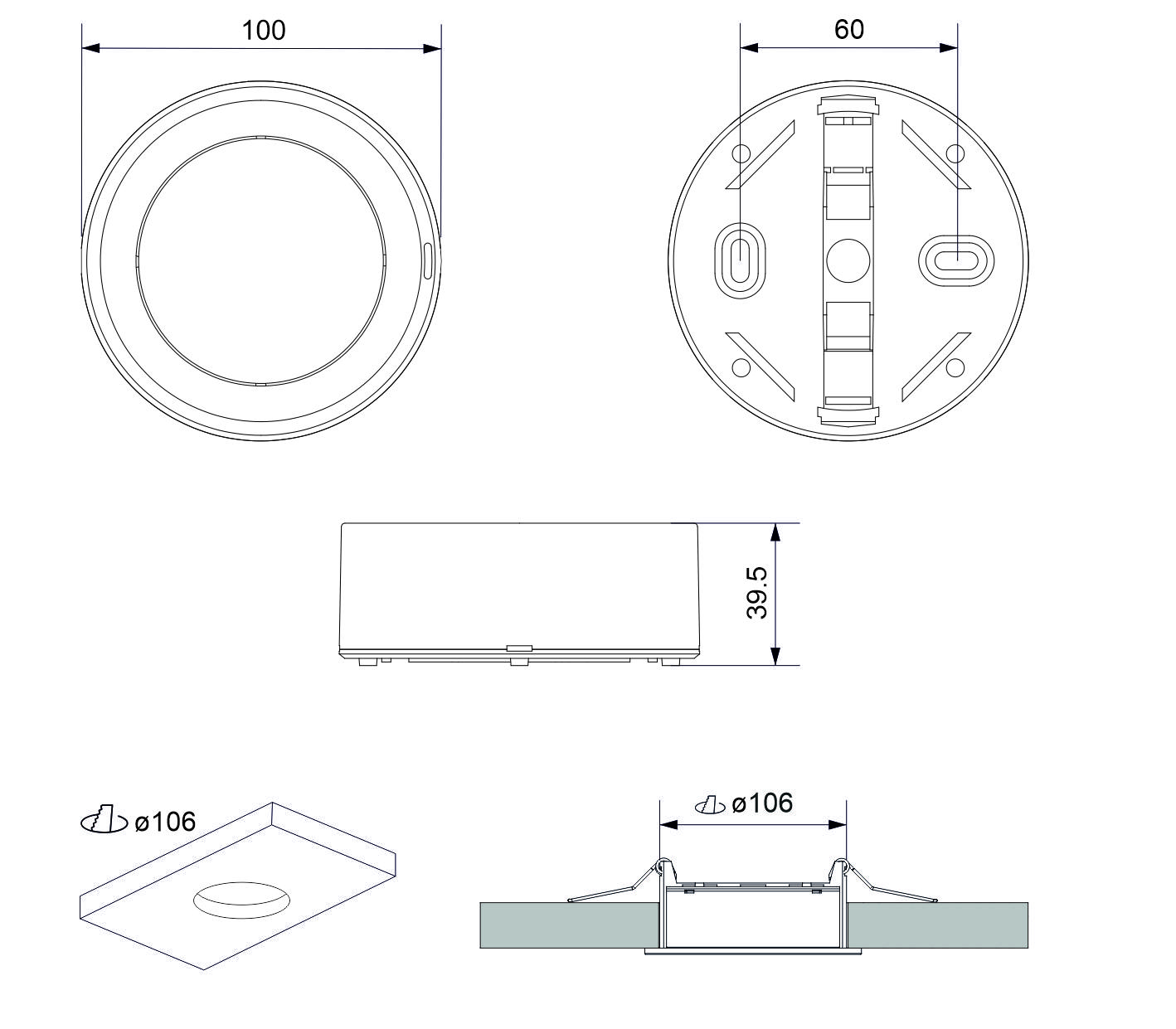

Dimensiones

Descargar imagen de dimensiones

Peso

Peso del producto: 0,18 kg

Peso del producto empaquetado: 0,23 kg

Peso de la caja de 12 unidades: 3,02 kg

Archivo BC3

Bloque autónomo de Emergencia ZEMPER referencia Spazio Luz LUZ3100LWP, Tipo P/NP, con sistema de control AUTOTEST SMARTZ. Grado de protección IP42/IK04, con un flujo lumínico de 100 lúmenes, y con batería 3.2V-0.5Ah LFP con una autonomía de 1 horas, alimentación 230V-50Hz. Construido según normas UNE-EN 60598-2-22.

Nota: Este campo contiene la descripción técnica en formato BC3 para presupuestos. Los datos están en proceso de revisión y mejora continua.

Sistema de control	Emergencia	Permanente	Tipo *	Autonomía	Batería	Color	Garantía	Certificaciones	Referencia
Estándar	50 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3050C
Estándar	100 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3100C
Estándar	150 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150C
Estándar	220 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3200C
Estándar	300 lm		NP	1 h	3.6V-1.1Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300C
Estándar	550 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3500LC
Estándar	150 lm		NP	2 h	3.6V-1.1Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150C2
Estándar	350 lm		NP	2 h	2x 3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300LC2
Estándar	100 lm	60 lm	P/NP	1 h	3.2V-0.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3100LCP
Estándar	150 lm	90 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150LCP
Estándar	285 lm	170 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300LCP
Estándar	400 lm	170 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3400LCP
AutoTest	50 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3050X
AutoTest	100 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3100X
AutoTest	150 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150X
AutoTest	220 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3200X
AutoTest	300 lm		NP	1 h	3.6V-1.1Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300X
AutoTest	550 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3500LX
AutoTest	150 lm		NP	2 h	3.6V-1.1Ah Ni-Cd	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150X2
AutoTest	350 lm		NP	2 h	6.4V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300LX2
AutoTest	100 lm	60 lm	P/NP	1 h	3.2V-0.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3100LXP
AutoTest	150 lm	90 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150LXP
AutoTest	285 lm	170 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3300LXP
AutoTest	400 lm	170 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3400LXP
AutoTest	150 lm	90 lm	P/NP	2 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3150LXP2
AutoTest	250 lm	150 lm	P/NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark	LUZ3250LXP2
SmartZ® Cable	150 lm	90 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LUZ3150LDP+
SmartZ® Cable	285 lm	170 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LUZ3300LDP+
SmartZ® Cable	250 lm	150 lm	P/NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LUZ3250LDP2+
SmartZ® Wireless	100 lm	100 lm	P/NP	1 h	3.2V-0.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM ENEC IECEE Kitemark Civil Defense	LUZ3100LWP
SmartZ® Wireless	150 lm	90 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark Civil Defense	LUZ3150LWP
SmartZ® Wireless	285 lm	170 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark Civil Defense	LUZ3300LWP
SmartZ® Wireless	400 lm	170 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark Civil Defense	LUZ3400LWP
SmartZ® Wireless	150 lm	90 lm	P/NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark Civil Defense	LUZ3150LWP2
SmartZ® Wireless	250 lm	150 lm	P/NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM Aenor N Sostenible ENEC IECEE Kitemark Civil Defense	LUZ3250LWP2
