Referencia

TOLEDO IP65 – LTE3250LDP+

TOLEDO TEST CENT 200lm P/NP 1h IP65/IK07 BLANCO 230V 50Hz

Luminaria Autónoma Emergencia ZEMPER, serie TOLEDO IP65, referencia LTE3250LDP+, tipo No Permanente / Permanente mediante tercera borna, con sistema de control AutoTest Centralizado, grado de protección IP65, protección contra golpes IK07 y clase de aislamiento II.
Fabricada en Policarbonato, color Blanco RAL9003.
Difusor de Policarbonato Opalino.
Fuente de luz: 12 x LED 0.5W , con temperatura de color 4000K.
Tensión de alimentación de 230V 50Hz.
Consumo en modo de emergencia 0,9 W, y consumo en modo permanente 2,8 W.
Incluye batería 3.2V-1.0Ah LiFePO₄ que proporciona una autonomía de 1 h y alcanza su carga máxima en 12 h, asegurando un flujo lumínico en modo emergencia de 200 lm.
En modo permanente la luminaria proporciona un flujo de 120 lm.
Dispone de: Bus de comunicación, Telemando de emergencia, Sistema Autotest.
Apta para instalación en superficies inflamables.
Tipo de instalación: Superficie Techo /Pared - Empotrada Techo - Empotrada Pared.
Fabricado en España conforme a normas: EN-60598-1, EN-60598-2-22, EN-62034.

Garantía

Años

Producto

Especificaciones

Especificaciones funcionales

Sistema de control

AutoTest Centralizado

AutoTest

BUS de datos

Tipo

No Permanente / Permanente mediante tercera borna

Alimentación

230V 50Hz<2.8W

Consumo en modo no-permanente

0,9 W

Consumo en modo permanente

2,8 W

Flujo emergencia

200 lm

Flujo permanente

120 lm

Autonomía

1 h

Batería

3.2V-1.0Ah LiFePO₄

Tiempo de carga

12 h

Telemando

Especificaciones mecánicas y estéticas

Instalación

Superficie Techo /Pared - Empotrada Techo - Empotrada Pared

Aislamiento

Clase II

Protección IP frente a sólidos y líquidos

IP65

Protección IK contra impactos

IK07

Lámpara

12 x LED 0.5W

Temperatura de color LED

4000K

Material del cuerpo

Policarbonato

Acabado

Blanco RAL9003

Difusor / Óptica

Policarbonato Opalino

Temperatura de funcionamiento

0~40 °C

Adecuado para superficies inflamables

Normativas

EN-60598-1

EN-60598-2-22

EN-62034

Certificaciones

Declaración de conformidad CE

Declaración de conformidad UK

CMIM

Declaración de conformidad Marruecos

Instalación

La luminaria dispone de tres bornas de conexión de red para habilitar/deshabilitar la función permanente.

Instalación con preplaca.

Posibilidad de instalación:

· Superficie techo/pared.

· Empotrada·enrasada techo.

· Empotrada·enrasada pared.

Posibilidad de conexión:

· Cableado empotrado.

· Cableado con tubo de superficie.

Dispone de dos entradas laterales para prensaestopas M20/PG11/PG9 + 2 entradas superiores para prensaestopas PG7.

Descargar manual de instalación

Características de funcionamiento

Esta luminaria es compatible con el sistema inteligente de gestión de iluminación de emergencia SmartZ®, diseñado para facilitar el mantenimiento y control de la instalación.

El sistema permite la supervisión en tiempo real, generando alertas automáticas ante posibles fallos y eliminando la necesidad de inspecciones manuales individuales. Además, permite la integración con otros sistemas, tanto cableados como inalámbricos.

La comunicación se realiza mediante dos hilos con polaridad, conectados a una Central de Control CWS, permitiendo su integración dentro del ecosistema SMARTZ.

En caso de no conectarse a la Central CWS, la luminaria funcionará en modo Autotest, ejecutando automáticamente las pruebas detalladas a continuación.

Luminaria controlada por microprocesador que realiza pruebas periódicas y automáticas.

Prueba funcional cada 7 días.

Prueba de duración cada 365 días.

El resultado de la prueba se muestra en los LED indicadores de estado.

La luminaria dispone de LEDs de estado, que indican:

Verde encendido: funcionamiento correcto

Verde intermitente: prueba en curso

Naranja encendido: batería o duración incorrecta

Parpadeo naranja: fallo funcional

Ambos leds apagados: no hay suministro eléctrico o falla total de la luminaria

Interdistancias

H	A	B	C	D
2 m	3,2 m	7,8 m	3,2 m	8,0 m
2,5 m	3,5 m	8,6 m	3,5 m	8,6 m
3 m	3,7 m	9,5 m	3,7 m	9,5 m
4 m	3,9 m	10,1 m	3,8 m	10,1 m
5 m	3,8 m	10,6 m	3,7 m	10,6 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 1 lux en 1 m de ancho de vía de evacuación.

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

H	A	B	C	D
2 m	3,9 m	8,0 m	3,9 m	8,5 m
2,5 m	4,2 m	9,0 m	4,2 m	9,5 m
3 m	4,5 m	10,0 m	4,5 m	10,0 m
4 m	5,1 m	11,5 m	5,1 m	11,5 m
5 m	5,4 m	12,5 m	5,4 m	12,5 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 0.5 lux (cálculo antipánico).

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

Fotometría

Tled

Descargar curva fotométrica

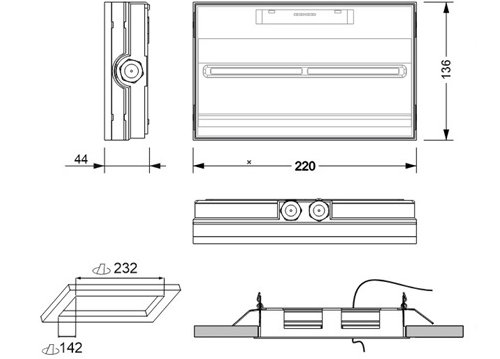

Dimensiones

Descargar imagen de dimensiones

Peso

Peso del producto: 0,50 kg

Peso del producto empaquetado: 0,55 kg

Peso de la caja de 10 unidades: 5,78 kg

Archivo BC3

Bloque autónomo de Emergencia Zemper referencia TOLEDO IP65 LTE3250LDP+, Tipo P/NP, con sistema de control AUTOTEST CENT.(ZD+). Grado de protección IP65/IK07, con un flujo lumínico de 200 lúmenes, y con batería 3.2V-1.0Ah LFP con una autonomía de 1 horas, alimentación 230V-50Hz. Construido según normas UNE-EN 60598-2-22.

Nota: Este campo contiene la descripción técnica en formato BC3 para presupuestos. Los datos están en proceso de revisión y mejora continua.

Sistema de control	Emergencia	Permanente	Tipo *	Autonomía	Batería	Color	Garantía	Certificaciones	Referencia
AutoTest	50 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3050X
AutoTest	125 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3150X
AutoTest	225 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3200X
AutoTest	350 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3300X
AutoTest	500 lm		NP	1 h	4.8V-1.6Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3500X
AutoTest	125 lm		NP	2 h	3.6V-0.8Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3150X2
AutoTest	250 lm		NP	2 h	3.6V-1.6Ah Ni-Cd	Blanco	3 Años	CE UK CMIM	LTE3300X2
AutoTest	100 lm	60 lm	P/NP	1 h	3.2V-0.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3100LXP
AutoTest	200 lm	120 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3250LXP
AutoTest	350 lm	210 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3400LXP
AutoTest	650 lm	390 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3600LXP
AutoTest	175 lm	90 lm	P/NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3150LXP2
AutoTest	350 lm	210 lm	P/NP	2 h	3.2V-3.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3300LXP2
SmartZ® Cable	200 lm	120 lm	P/NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3250LDP+
SmartZ® Cable	350 lm	210 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3400LDP+
SmartZ® Wireless	100 lm		NP	1 h	3.2V-0.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3100LW
SmartZ® Wireless	200 lm		NP	1 h	3.2V-1.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3250LW
SmartZ® Wireless	350 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3400LW
SmartZ® Wireless	650 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3600LW
SmartZ® Wireless	175 lm		NP	2 h	3.2V-1.5Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3150LW2
SmartZ® Wireless	350 lm		P	2 h	3.2V-3.0Ah LiFePO₄	Blanco	3 Años	CE UK CMIM	LTE3300LW2

*P: funcionamiento permanente.
*NP: funciona solo en caso de ausencia de red.
*P/NP: Posibilidad de funcionamiento permanente o no permanente mediante jumper.
