Referencia

TOLEDO IP65 – LTE3600LXP

TOLEDO AUTOTEST 650lm P/NP 1h IP65/IK07 BLANCO 230V 50Hz
Luminaria Autónoma Emergencia ZEMPER, serie TOLEDO IP65, referencia LTE3600LXP, tipo No Permanente / Permanente mediante tercera borna, con sistema de control AutoTest, grado de protección IP65, protección contra golpes IK07 y clase de aislamiento II.
Fabricada en Policarbonato, color Blanco RAL9003.
Difusor de Policarbonato Opalino.
Fuente de luz: 12 x LEDS 1W , con temperatura de color 4000K.
Tensión de alimentación de 230V 50Hz.
Factor de potencia 0.4.
Consumo en modo de emergencia 2 W, y consumo en modo permanente 7,5 W.
Incluye batería 6.4V-1.5Ah LiFePO₄ que proporciona una autonomía de 1 h y alcanza su carga máxima en 12 h, asegurando un flujo lumínico en modo emergencia de 650 lm.
En modo permanente la luminaria proporciona un flujo de 390 lm.
Dispone de: Telemando de emergencia, Sistema Autotest.
Apta para instalación en superficies inflamables.
Tipo de instalación: Superficie Techo /Pared - Empotrada Techo - Empotrada Pared.
Fabricado en España conforme a normas: EN-60598-1, EN-60598-2-22, EN-62034.
Garantía
3
Años
Compartir
Imagen de referencia
Vídeo de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia

Producto

Especificaciones funcionales

Sistema de control
AutoTest
AutoTest
Si
Tipo
No Permanente / Permanente mediante tercera borna
Alimentación
230V 50Hz<7.5W
Factor de potencia
40%
Consumo en modo no-permanente
2 W
Consumo en modo permanente
7,5 W
Flujo emergencia
650 lm
Flujo permanente
390 lm
Autonomía
1 h
Batería
6.4V-1.5Ah LiFePO₄
Tiempo de carga
12 h
Telemando
Si

Especificaciones mecánicas y estéticas

Instalación
Superficie Techo /Pared - Empotrada Techo - Empotrada Pared
Aislamiento
Clase II
Protección IP frente a sólidos y líquidos
IP65
Protección IK contra impactos
IK07
Lámpara
12 x LEDS 1W
Temperatura de color LED
4000K
Material del cuerpo
Policarbonato
Acabado
Blanco RAL9003
Difusor / Óptica
Policarbonato Opalino
Temperatura de funcionamiento
0~40 °C
Adecuado para superficies inflamables
Si

EN-60598-1

EN-60598-2-22

EN-62034

CE
Declaración de conformidad CE
UK
Declaración de conformidad UK
CMIM
Declaración de conformidad Marruecos
Certificado RETILAP 2024
Certificado de producto RETILAP 2024

La luminaria dispone de tres bornas de conexión de red para habilitar/deshabilitar la función permanente.

Instalación con preplaca.

Posibilidad de instalación:

· Superficie techo/pared.

· Empotrada·enrasada techo.

· Empotrada·enrasada pared.

Posibilidad de conexión:

· Cableado empotrado.

· Cableado con tubo de superficie.

Dispone de dos entradas laterales para prensaestopas M20/PG11/PG9 + 2 entradas superiores para prensaestopas PG7.

Entrada de telemando que permite:

· Puesta en reposo en ausencia de Red.

· Reencendido en estado de emergencia en ausencia de red.

· Encendido en estado emergencia (menos de 24 horas de carga).

· Test de autonomía manual y a distancia. (más de 24 horas de carga).

· Programación de día y hora de realización de los test.

· Reseteo del estado de la luminaria.

Luminaria controlada por microprocesador que realiza pruebas periódicas y automáticas.
Prueba funcional cada 7 días.
Prueba de duración cada 365 días.
El resultado de la prueba se muestra en los LED indicadores de estado.
La luminaria dispone de LEDs de estado, que indican:
Verde encendido: funcionamiento correcto
Verde intermitente: prueba en curso
Naranja encendido: batería o duración incorrecta
Parpadeo naranja: fallo funcional
Ambos leds apagados: no hay suministro eléctrico o falla total de la luminaria
EvaMixto
HABCD
6 m6,9 m17,7 m6,8 m17,5 m
8 m7,0 m19,2 m7,0 m19,0 m
11 m6,1 m20,0 m6,1 m19,7 m
13 m4,5 m19,5 m4,4 m19,2 m
15 m-18,0 m-17,8 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 1 lux en 1 m de ancho de vía de evacuación.

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

Antipa
HABCD
6 m8,7 m19,0 m8,7 m19,0 m
8 m9,6 m21,5 m9,6 m22,0 m
11 m9,9 m24,5 m9,9 m24,5 m
13 m9,6 m26,0 m9,6 m26,0 m
15 m8,7 m27,0 m9,0 m27,0 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 0.5 lux (cálculo antipánico).

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

Peso del producto: 0,51 kg

Peso del producto empaquetado: 0,57 kg

Peso de la caja de 10 unidades: 5,92 kg

Nota: Este campo contiene la descripción técnica en formato BC3 para presupuestos. Los datos están en proceso de revisión y mejora continua.

Sistema de controlEmergenciaPermanenteTipo *AutonomíaBateríaColorGarantíaCertificacionesReferencia
AutoTest50 lmNP1 h3.6V-0.3Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3050X
AutoTest125 lmNP1 h3.6V-0.8Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3150X
AutoTest225 lmNP1 h3.6V-1.6Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3200X
AutoTest350 lmNP1 h3.6V-1.6Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3300X
AutoTest500 lmNP1 h4.8V-1.6Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3500X
AutoTest125 lmNP2 h3.6V-0.8Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3150X2
AutoTest250 lmNP2 h3.6V-1.6Ah Ni-CdBlanco3 AñosCE UK CMIM RETILAP 2024LTE3300X2
AutoTest100 lm60 lmP/NP1 h3.2V-0.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3100LXP
AutoTest200 lm120 lmP/NP1 h3.2V-1.0Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3250LXP
AutoTest350 lm210 lmP/NP1 h3.2V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3400LXP
AutoTest650 lm390 lmP/NP1 h6.4V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3600LXP
AutoTest175 lm90 lmP/NP2 h3.2V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3150LXP2
AutoTest350 lm210 lmP/NP2 h3.2V-3.0Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3300LXP2
SmartZ® Cable200 lm120 lmP/NP1 h3.2V-1.0Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3250LDP+
SmartZ® Cable350 lm210 lmP/NP1 h3.2V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3400LDP+
SmartZ® Wireless100 lmNP1 h3.2V-0.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3100LW
SmartZ® Wireless200 lmNP1 h3.2V-1.0Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3250LW
SmartZ® Wireless350 lmNP1 h3.2V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3400LW
SmartZ® Wireless650 lmNP1 h6.4V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3600LW
SmartZ® Wireless175 lmNP2 h3.2V-1.5Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3150LW2
SmartZ® Wireless350 lmNP2 h3.2V-3.0Ah LiFePO₄Blanco3 AñosCE UK CMIM RETILAP 2024LTE3300LW2
  • *NP: funciona solo en caso de ausencia de red.
  • *P/NP: Posibilidad de funcionamiento permanente o no permanente mediante jumper.
ACC. BANDE. SUP. TOLEDO IP65 BLANCO - SIN SERIG.
Referencia
ABT0091
ACC. BANDE. SUP. TOLEDO IP65 BLANCO - SERIG. FLECHA LATERAL
Referencia
ABT1791
ACC. BANDE. SUP. TOLEDO IP65 BLANCO - SERIG. FLECHA ARRIBA
Referencia
ABT1891
ACC. BANDE. SUP. TOLEDO IP65 BLANCO - SERIG. FLECHA ABAJO
Referencia
ABT1991
ACC. BANDE. EMP. TOLEDO IP65 BLANCO - SERIG. FLECHA LATERAL
Referencia
ABX1791
ACC. BANDE. EMP. TOLEDO IP65 HOMBRE + FLECHA ARRIBA
Referencia
ABX1891
ACC. BANDE. EMP. TOLEDO IP65 BLANCO - SERIG. FLECHA ABAJO
Referencia
ABX1991
ACC. EMP. TOLEDO CHAPA - PARED
Referencia
AET0081
ACC. REJILLA PROTEC. TOLEDO
Referencia
AGT000
ACC. EMP. TOLEDO IP65 BLANCO - TECHO
Referencia
AMT0091
Ficha Técnica
Declaración de conformidad CE
Declaración de conformidad UK
Declaración de conformidad Marruecos
Certificado de producto RETILAP 2024
Manual de instalación
Curva fotométrica
Objeto BIM
Archivo BC3

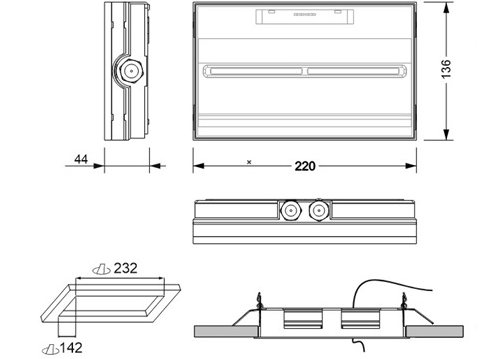

Dimensiones
Imágenes de producto
Ficha de serie
