Referencia

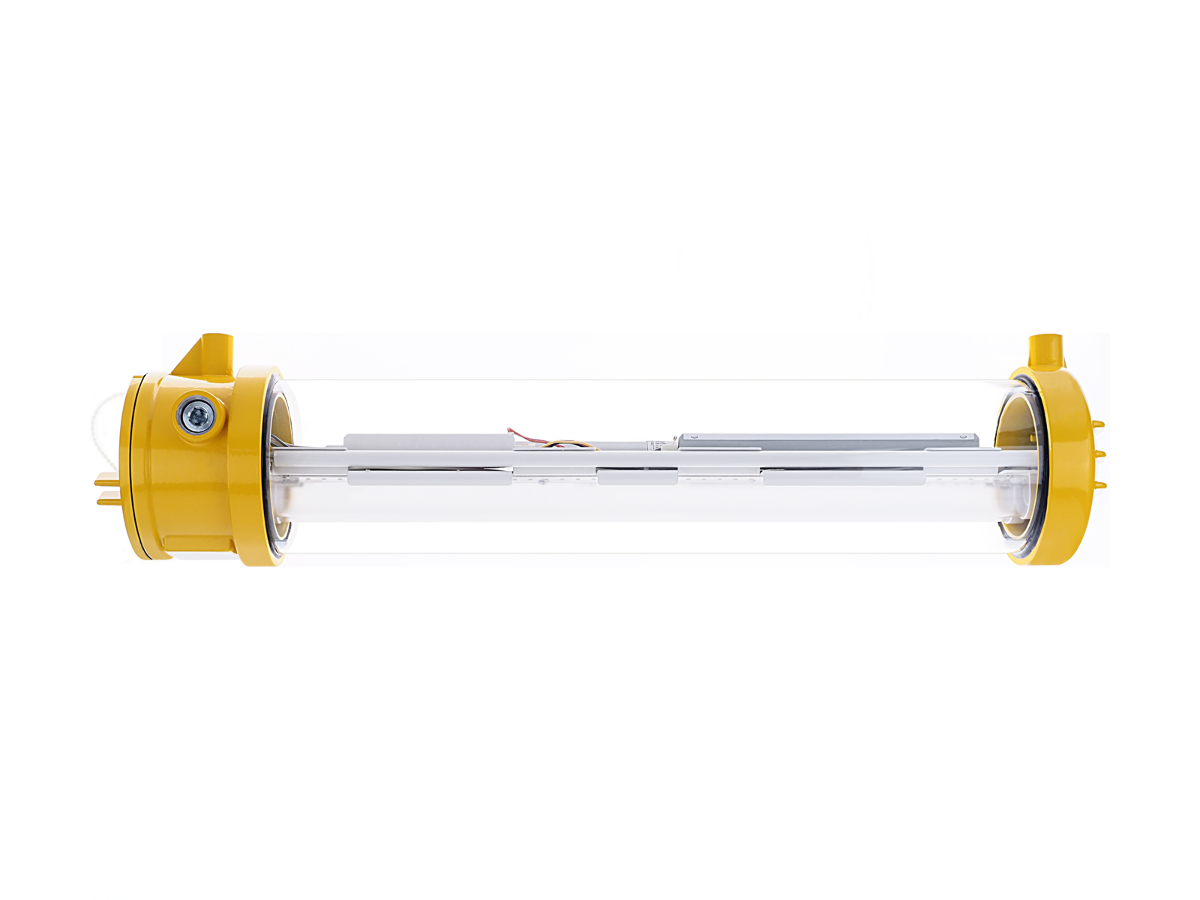

SATURNO EMERGENCIA – LSVC2400LAP3

SATURNO DALI2 920lm P/NP 3h IP66/IK07 EExd IIC 220-240V 50Hz AMARILLO

Luminaria Autónoma Emergencia ZEMPER, serie SATURNO EMERGENCIA, referencia LSVC2400LAP3, tipo No Permanente / Permanente mediante tercera borna, con sistema de control DALI2, grado de protección IP66, protección contra golpes IK07 y clase de aislamiento I.
Fabricada en Aluminio, color Amarillo RAL1007.
Difusor de Vidrio.
Fuente de luz: 2 x LED 16W , con temperatura de color 4000K.
Tensión de alimentación de 220-240V 50-60Hz.
Consumo en modo permanente 35,0 W.
Incluye batería 3.2V-10Ah LiFePO₄ que proporciona una autonomía de 3 h y alcanza su carga máxima en 12 h, asegurando un flujo lumínico en modo emergencia de 920 lm.
En modo permanente la luminaria proporciona un flujo de 2,850 lm.
Dispone de: Bus de comunicación, Sistema Autotest.
Apta para instalación en superficies inflamables.
Tipo de instalación: Superficie Techo /Pared.
ATEX: Zone 1/Zone 21/Ex db IIC T6 Gb/Ex tb IIIC T85ºC Db.
Fabricado en España conforme a normas: EN-60598-1, EN-60598-2-22, EN-62034, EN-60079-0, EN-60079-1, EN-60079-31.

Garantía

Años

Producto

Especificaciones

Especificaciones funcionales

ATEX

Zone 1/Zone 21/Ex db IIC T6 Gb/Ex tb IIIC T85ºC Db

Sistema de control

DALI2

AutoTest

BUS de datos

Tipo

No Permanente / Permanente mediante tercera borna

Alimentación

220-240V 50-60Hz<35W

Consumo en modo permanente

35,0 W

Flujo emergencia

920 lm

Flujo permanente

2850 lm

Autonomía

3 h

Batería

3.2V-10Ah LiFePO₄

Tiempo de carga

12 h

Especificaciones mecánicas y estéticas

Instalación

Superficie Techo /Pared

Aislamiento

ClaseI

Protección IP frente a sólidos y líquidos

IP66

Protección IK contra impactos

IK07

Lámpara

2 x LED 16W

Temperatura de color LED

4000K

Material del cuerpo

Aluminio

Acabado

Amarillo RAL1007

Difusor / Óptica

Vidrio

Temperatura de funcionamiento

0~50 °C

Adecuado para superficies inflamables

Normativas

EN-60598-1

EN-60598-2-22

EN-62034

EN-60079-0

EN-60079-1

EN-60079-31

Certificaciones

Declaración de conformidad CE

CMIM

Declaración de conformidad Marruecos

DALI2

Base de datos certificada DALI-2

Certificado EX

Certificado CE europeo para Atex

Certificado IECEx

Certificado de producto internacional para Atex

Certificado Class NK

Certificado de producto marítimo japonés

Instalación

La luminaria tiene la posibilidad de conexion para encender/apagar la función permanente.

Conexión eléctrica por conector 5 polos+T para cable de hasta 2,5 mm2.

Posibilidad de instalación:

· Superficie techo/pared con bridas de sujeción.

· Suspendida techo, concáncamo.

Posibilidad de conexión:

· Cableado con tubo de superficie 2 entradas de 3/4"NPT paraprensaestopas(noincluidos),una de las cuales está provista con un tapón.

Difusores tubulares:

· Vidrio borosilicato, E1 (7mm espesor) E2/E3 (9mm espesor)

· Policarbonato, Protección UV. 3mm espesor.

Fundición y conexiones:

·Inyección de aluminio Fabricado en aleación de aluminio de grado marino libre de cobre.

· Pintura amarilla RAL·1003 con poliuretano.

· Junta tórica a prueba de explosiones.

· 2 entradas 3/4" NPT para prensaestopas (no incluidos).

· 1 tapón suministrado.

Conexión eléctrica por conector 5P+T para cables de hasta 2,5mm2.

Apto para instalación en superficies inflamables.

Descargar manual de instalación

Características de funcionamiento

Disponibilidad de bus para comunicación DALI.

Luminaria controlada por microprocesador que realiza pruebas periódicas y automáticas.

Prueba funcional cada 7 días.

Prueba de duración cada 365 días.

El resultado de la prueba se muestra en los LED indicadores de estado.

La luminaria dispone de LEDs de estado, que indican:

Verde encendido: funcionamiento correcto

Verde intermitente: prueba en curso

Naranja encendido: batería o duración incorrecta

Parpadeo naranja: fallo funcional

Ambos leds apagados: no hay suministro eléctrico o falla total de la luminaria

Interdistancias

H	A	B	C	D
6 m	7,2 m	19,5 m	7,5 m	19,0 m
8 m	8,3 m	20,5 m	8,0 m	21,0 m
11 m	8,1 m	23,5 m	7,7 m	22,5 m
13 m	7,2 m	24,0 m	6,9 m	22,5 m
15 m	5,4 m	23,5 m	5,2 m	22,2 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 1 lux en 1 m de ancho de vía de evacuación.

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

H	A	B	C	D
6 m	9,3 m	19,5 m	9,6 m	22,0 m
8 m	10,5 m	21,0 m	9,9 m	25,0 m
11 m	11,1 m	26,0 m	11,4 m	26,0 m
13 m	11,1 m	28,0 m	12,0 m	28,5 m
15 m	11,1 m	30,0 m	11,7 m	30,0 m

Interdistancia calculada sin reflexiones y un factor de mantenimiento de 0.9.

Conforme a norma actualizada EN-1838:2024.

Iluminancia mínima de 0.5 lux (cálculo antipánico).

El cálculo de interdistancias se realiza considerando la altura del punto de emisión de luz, sin tener en cuenta las dimensiones de la luminaria.

Fotometría

Vidrio E2

Descargar curva fotométrica

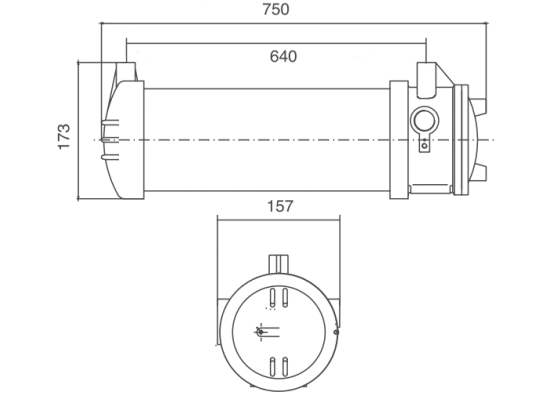

Dimensiones

Descargar imagen de dimensiones

Peso

Peso del producto: 10,84 kg

Peso del producto empaquetado: 11,52 kg

Archivo BC3

Bloque autónomo de Emergencia ZEMPER referencia Saturno Vidrio LSVC2400LAP3, Tipo P/NP, con sistema de control DALI. Grado de protección IP66/IK07, con un flujo lumínico de 920 lúmenes, y con batería 3.2V-9.0Ah LFP con una autonomía de 3 horas, alimentación 220-240V 50/60Hz. Construido según normas UNE-EN 60598-2-22.

Nota: Este campo contiene la descripción técnica en formato BC3 para presupuestos. Los datos están en proceso de revisión y mejora continua.

Sistema de control	Dimensiones	Difusor	Emergencia	Permanente	Tipo *	Autonomía	Batería	Color	Garantía	Certificaciones	Referencia
AutoTest	E1	Policarbonato Transparente	460 lm		NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC1400LX
AutoTest	E2	Policarbonato Transparente	890 lm		NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LX
AutoTest	E1	Policarbonato Transparente	460 lm		NP	3 h	3.2V-6.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC1400LX3
AutoTest	E1	Policarbonato Transparente	840 lm		NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC1700LX3
AutoTest	E2	Policarbonato Transparente	890 lm		NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LX3
AutoTest	E1	Policarbonato Transparente	840 lm	2400 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC1700LXP
AutoTest	E2	Policarbonato Transparente	870 lm	2600 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2400LXP
AutoTest	E2	Policarbonato Transparente	890 lm	5100 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LXP
AutoTest	E3	Policarbonato Transparente	980 lm	5550 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC3700LXP
AutoTest	E2	Policarbonato Transparente	870 lm	2600 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2400LXP3
AutoTest	E2	Policarbonato Transparente	890 lm	5100 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LXP3
AutoTest	E3	Policarbonato Transparente	980 lm	5550 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC3700LXP3
DALI2	E2	Policarbonato Transparente	830 lm	5100 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LAP
DALI2	E2	Policarbonato Transparente	870 lm	2600 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2400LAP
DALI2	E3	Policarbonato Transparente	980 lm	5550 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC3700LAP
DALI2	E2	Policarbonato Transparente	830 lm	5100 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2700LAP3
DALI2	E2	Policarbonato Transparente	870 lm	2600 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC2400LAP3
DALI2	E3	Policarbonato Transparente	980 lm	5550 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSPC3700LAP3
AutoTest	E1	Vidrio	480 lm		NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx	LSVC1400LX
AutoTest	E2	Vidrio	930 lm		NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx	LSVC2700LX
AutoTest	E1	Vidrio	480 lm		NP	3 h	3.2V-6.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx	LSVC1400LX3
AutoTest	E1	Vidrio	880 lm		NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx	LSVC1700LX3
AutoTest	E2	Vidrio	930 lm		NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx	LSVC2700LX3
AutoTest	E1	Vidrio	880 lm	2750 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC1700LXP
AutoTest	E2	Vidrio	920 lm	2750 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2400LXP
AutoTest	E2	Vidrio	930 lm	5350 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2700LXP
AutoTest	E3	Vidrio	1020 lm	5750 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC3700LXP
AutoTest	E2	Vidrio	920 lm	2750 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2400LXP3
AutoTest	E2	Vidrio	930 lm	5350 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2700LXP3
AutoTest	E3	Vidrio	1020 lm	5750 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC3700LXP3
DALI2	E2	Vidrio	870 lm	5350 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2700LAP
DALI2	E2	Vidrio	920 lm	2850 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2400LAP
DALI2	E3	Vidrio	1020 lm	5750 lm	P/NP	1 h	3.2V-3.0Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC3700LAP
DALI2	E2	Vidrio	870 lm	5350 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2700LAP3
DALI2	E2	Vidrio	920 lm	2850 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC2400LAP3
DALI2	E3	Vidrio	1020 lm	5750 lm	P/NP	3 h	3.2V-10Ah LiFePO₄	Amarillo	3 Años	CE CMIM CE Atex IECEx Class NK	LSVC3700LAP3
