Référence

CORKIA SPACE – LCR3403LA

CORKIA SPACE C DALI2 380lm NP 1h IP44/IK04 LIÈGE 230V 50Hz

Bloc Autonome d’Éclairage de Sécurité ZEMPER, série CORKIA SPACE, référence LCR3403LA, type Non permanent, avec système de contrôle DALI2, degré de protection IP44, résistance aux chocs IK04 et classe d’isolation II.
Fabriqué en LIÈGE, couleur Liège Brun.
Lentille d’angle en polycarbonate.
Source lumineuse : 1 x LED 4W, température de couleur 4000K.
Tension d’alimentation : 230V 50Hz.
Consommation électrique en mode d’urgence 0.6 W.
Inclut batterie 6.4V-1.5Ah LiFePO₄ offrant une autonomie de 1 h et atteignant sa charge complète en 12 h, garantissant un flux lumineux en mode secours de 380 lm.
Équipé de : Bus de communication, Système d’autotest.
Adapté à une installation sur surfaces normalement inflammables.
Type d’installation : Encastré plafond.
Fabriqué en Espagne conformément aux normes : EN-60598-1, EN-60598-2-22, EN-62034, EN-62386.

Garantie

Ans

Produit

Spécifications

Spécifications fonctionnelles

Système de contrôle

DALI2

Auto-test

Oui

Bus de données

Oui

Type

Non permanent

Alimentation

230V 50Hz<0.6W

Consommation en mode non permanent

0.6 W

Flux assigné

380 lm

Autonomie

1 h

Batterie

6.4V-1.5Ah LiFePO₄

Temps de charge

12 h

Spécifications Mécaniques et Esthétiques

Posibilté d'installacion

Encastré plafond

Isolation

Classe II

Protection contre les infiltrations

IP44

Protection contre les chocs

IK04

Source lumineuse

1 x LED 4W

Température de couleur des LED

4000K

Composition base, réflecteur, patère

LIÈGE

Coleur

Liège Brun

Diffuseur / Optique

Lentille d'angle en polycarbonate

Température de fonctionnement

0~40 °C

Apte pour montage en surfaces inflammbales

Oui

Normes

EN-60598-1

EN-60598-2-22

EN-62034

EN-62386

Certifications

Déclaration de conformité CE

Déclaration de conformité UKCA

CMIM

Déclaration de conformité Maroc

DALI2

Base de données certifiée DALI-2

Installation

Ensemble composé d'un focus + équipement électronique + batteries

Possibilité d'installation:

· Encastré plafond

En particulier pour les changements de direction dans les couloirs

Fixation au plafond par 2 ressorts.

Câbles entre différents éléments sans halogène.

Télécharger le manuel d’installation

Caractéristiques de fonctionnement

Bus disponible pour la communication DALI2.

BAES contrôlé par microprocesseur qui effectue des tests périodiques et automatiques.

Test fonctionnel tous les 7 jours.

Test d'autonomie tous les 365 jours.

Le résultat des tests est affiché par les LEDs d'état.

Le BAES dispose de LEDs d´état qui indiquent:

Vert allumé : fonctionnement correct

Vert clignotant : test en cours

Orange allumé : batterie ou autonomie incorrecte

Clignotement orange : défaut fonctionnel

Les deux leds éteintes : absence d´alimentation ou panne totale du BAES

Entraxes

H	A	B
2 m	4,4 m	16,7 m
2,5 m	4,9 m	18,6 m
3 m	5,3 m	19,8 m
4 m	5,8 m	21,4 m
5 m	5,9 m	18,4 m

Données d'espacement calculées sans réflexions et avec un facteur de maintenance de 0.9.

Conforme à la mise à jour de la norme EN-1838:2024.

Éclairement minimum de 1 lux sur une voie d'évacuation de 1 m de large.

Le calcul des espacements est effectué en considérant la hauteur du point d´émission de la lumière, sans tenir compte des dimensions du luminaire.

Photométrie

Corkia Space Corner Lens

Télécharger la courbe photométrique

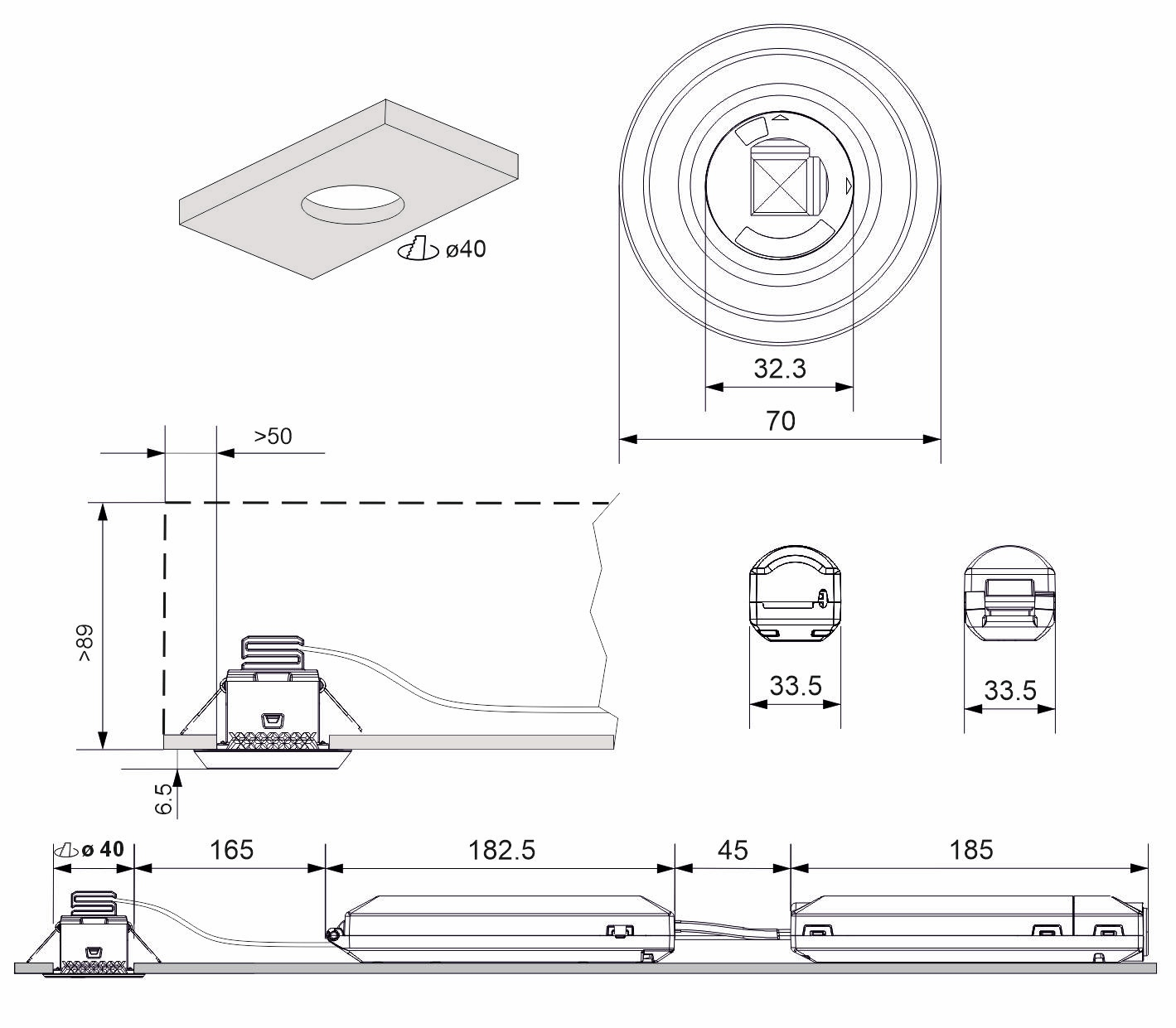

Dimensions

Télécharger l’image des dimensions

Poids

Poids du produit: 0,28 kg

Poids du produit emballé: 0,31 kg

Poids de la boîte de 15 unités: 4,89 kg

Fichier BC3

No hay información BC3 disponible

Système de batterie	Système de contrôle	Sécurité	Type*	Lentille	Durée	Batterie	Couleur	Garantie	Certifications	Référence
Autonome	Auto-test	370 lm	NP	Chemin d'évacuation +	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LX
Autonome	Auto-test	380 lm	NP	D'angle	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LX
Autonome	Auto-test	400 lm	NP	Narrow	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LX
Autonome	Auto-test	420 lm	NP	Anti- panique	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LX
Autonome	Auto-test	370 lm	NP	Chemin d'évacuation +	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LX3
Autonome	Auto-test	380 lm	NP	D'angle	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LX3
Autonome	Auto-test	400 lm	NP	Narrow	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LX3
Autonome	Auto-test	420 lm	NP	Anti- panique	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LX3
Autonome	DALI2	370 lm	NP	Chemin d'évacuation +	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LA
Autonome	DALI2	380 lm	NP	D'angle	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LA
Autonome	DALI2	400 lm	NP	Narrow	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LA
Autonome	DALI2	420 lm	NP	Anti- panique	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LA
Autonome	DALI2	370 lm	NP	Chemin d'évacuation +	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LA3
Autonome	DALI2	380 lm	NP	D'angle	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LA3
Autonome	DALI2	400 lm	NP	Narrow	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LA3
Autonome	DALI2	420 lm	NP	Anti- panique	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LA3
Autonome	Wireless SmartZ®	370 lm	NP	Chemin d'évacuation +	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LW
Autonome	Wireless SmartZ®	380 lm	NP	D'angle	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LW
Autonome	Wireless SmartZ®	400 lm	NP	Narrow	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LW
Autonome	Wireless SmartZ®	420 lm	NP	Anti- panique	1 h	6.4V-1.5Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LW
Autonome	Wireless SmartZ®	370 lm	NP	Chemin d'évacuation +	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3402LW3
Autonome	Wireless SmartZ®	380 lm	NP	D'angle	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3403LW3
Autonome	Wireless SmartZ®	400 lm	NP	Narrow	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3404LW3
Autonome	Wireless SmartZ®	420 lm	NP	Anti- panique	3 h	6.4V-4.0Ah LiFePO₄	Liège Brun	5 Années	CE UK CMIM	LCR3400LW3

*NP: Non permanent. Le luminaire fonctionne sur l’alimentation de secours uniquement en cas d’interruption de l’alimentation secteur normale.
