Referentie

ALYA MAXI – LYA5200LW3N

ALYA MAXI SMARTZ 130lm NP 3h IP42/IK04 ZWART 230V 50Hz
ZEMPER Autonome armatuur, ALYA MAXI-serie, referentie LYA5200LW3N, type Niet Permanent, met SmartZ besturingssysteem, beschermingsgraad IP42, slagvastheid IK04 en isolatieklasse II.
Vervaardigd uit Polycarbonaat, kleur Zwart RAL9005.
Polycarbonaat anti-paniek + vluchtweg lens.
Lichtbron: 6xLED 0.5W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Vermogensfactor 0.35.
Stroomverbruik in noodmodus 0,9 W.
Inclusief 3.2V-1.5Ah LiFePOâ‚„-batterij met een autonomie van 3 h en een volledige laadtijd van 12 h, met een noodlichtstroom van 130 lm.
Voorzien van Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Installatietype: Plafond/Wandoppervlak - plafond inbouw.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034, EN-303-446-1.
Kopieer de tekst van de beschrijving
Garantie
5
Jaren
Verkoopadvies
Technische ondersteuning
Delen
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia

Product

Functionele specificaties

Controle systeem
SmartZ
Zelftest
Ja
Type
Niet Permanent
Stromm
230V 50Hz<0.9W
Arbeidsfactor
35%
Niet permanente modus
0,9 W
Noodverlichting uitgang
130 lm
Autonomie
3 h
Batterij
3.2V-1.5Ah LiFePOâ‚„
Oplaadtijd
12 h

Mechanische en esthetische specificaties

Montage
Plafond/Wandoppervlak - plafond inbouw
Isolatie
Klas II
Bescherming tegen indringing
IP42
Stootbescherming
IK04
Lamp
6xLED 0.5W
LED-temperatuur
4000K
Behuizing
Polycarbonaat
Afwerking
Zwart RAL9005
Diffusor / Optiek
Polycarbonaat anti-paniek + vluchtweg lens
Gebruikstemperatuur
0~40 °C
Geschikt voor vlanbare oppervlakten
Ja

EN-60598-1

EN-60598-2-22

EN-62034

EN-303-446-1

CE
CE-conformiteitsverklaring
UK
UKCA-Conformiteitsverklaringg
CMIM
Conformiteitsverklaring Marokko
Certificado RETILAP 2024
RETILAP 2024 Productcertificaat

Installatie met voorplaat.

Mogelijkheid van installatie:

· Oppervlakte plafond / muur.

· Verlaagd plafond. (Extra accessoire vereist)

Mogelijkheid van verbinding:

· Verzonken bedrading

Deze armatuur is compatibel met het slimme noodverlichtingsbeheersysteem SmartZ®, ontworpen om het onderhoud en de controle van de installatie te vergemakkelijken.

Dankzij de draadloze communicatiemogelijkheid van 2,4 GHz creëert het een dynamisch netwerk waarmee meer dan 10.000 armaturen kunnen worden aangesloten zonder extra bekabeling.

Het systeem vereenvoudigt real-time bewaking door automatische waarschuwingen te geven bij mogelijke storingen, waardoor individuele handmatige inspecties overbodig worden.

Bovendien maakt het integratie met andere systemen mogelijk, zowel bedraad als draadloos.

Als de armatuur niet is aangesloten op het netwerk, werkt deze in de Autotest-modus en voert automatisch de onderstaande tests uit.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.
Functionele test elke 7 dagen.
Duurtest elke 365 dagen.
Het testresultaat wordt weergegeven in de statusindicator-LED's.
De armatuur is voorzien van status-LED´s, die het volgende aangeven:
Groen aan: correcte werking
Groen knipperend: test bezig
Oranje aan: verkeerde batterij of duur
Oranje knipperend: functionele storing
Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur
EvaMixto
HABCD
2 m2,3 m6,5 m3,2 m9,1 m
2,5 m2,5 m6,7 m2,8 m9,1 m
3 m2,5 m6,8 m2,7 m9,5 m
4 m2,2 m7,2 m2,5 m8,1 m
5 m2,1 m7,1 m2,5 m8,0 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Antipa
HABCD
2 m4,2 m7,0 m3,3 m7,0 m
2,5 m4,5 m8,5 m3,3 m7,5 m
3 m4,5 m8,5 m3,3 m8,5 m
4 m3,6 m10,0 m3,6 m10,0 m
5 m3,6 m12,5 m3,6 m9,5 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 0.5 lux (berekening van antipaniek).

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Alya
Curva fotométrica

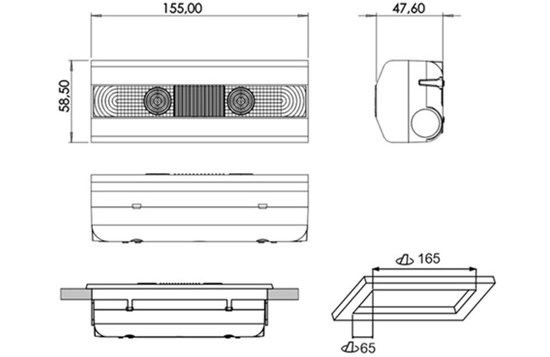

Dimensiones de la referencia

Productgewicht: 0,24 kg

Gewicht van het verpakte product: 0,27 kg

Gewicht van de doos: 14 stuks: 3,92 kg

No hay información BC3 disponible

BatterijsysteemControle systeemNoodbedrijfNetstroomType*AtonomieBatterijKleurGarantieCertificeringenArtikelnummer
AutonoomZelftest290 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5400LXN
AutonoomZelftest390 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N ENEC IECEE RETILAP 2024LYA5400LX
AutonoomZelftest470 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5600LXN
AutonoomZelftest600 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM RETILAP 2024LYA5600LX
AutonoomZelftest130 lmNP3 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5200LX3N
AutonoomZelftest170 lmNP3 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N ENEC IECEE Civil Defense RETILAP 2024LYA5200LX3
AutonoomZelftest290 lm175 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5400LXPN
AutonoomZelftest390 lm230 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N ENEC IECEE RETILAP 2024LYA5400LXP
AutonoomZelftest225 lm135 lmP/NP3 h3.2V-3.0Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5300LXP3N
AutonoomZelftest300 lm150 lmP/NP3 h3.2V-3.0Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N ENEC IECEE Civil Defense RETILAP 2024LYA5300LXP3
AutonoomDALI2290 lm175 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5400LAPN
AutonoomDALI2390 lm235 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM RETILAP 2024LYA5400LAP
AutonoomDALI2150 lm75 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5200LAP3N
AutonoomDALI2170 lm100 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Civil Defense RETILAP 2024LYA5200LAP3
AutonoomDALI2225 lm135 lmP/NP3 h3.2V-3.0Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LYA5300LAP3N
AutonoomDALI2300 lm180 lmP/NP3 h3.2V-3.0Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N ENEC IECEE Civil Defense RETILAP 2024LYA5300LAP3
AutonoomDraadloos SmartZ®290 lmNP1 h3.2V-1.5Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LYA5400LWN
AutonoomDraadloos SmartZ®390 lmNP1 h3.2V-1.5Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N ENEC IECEE RETILAP 2024LYA5400LW
AutonoomDraadloos SmartZ®130 lmNP3 h3.2V-1.5Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LYA5200LW3N
AutonoomDraadloos SmartZ®170 lmNP3 h3.2V-1.5Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N ENEC IECEE Civil Defense RETILAP 2024LYA5200LW3
AutonoomDraadloos SmartZ®225 lmNP3 h3.2V-3.0Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LYA5300LW3N
AutonoomDraadloos SmartZ®300 lmNP3 h3.2V-3.0Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N ENEC IECEE Civil Defense RETILAP 2024LYA5300LW3
AutonoomDraadloos SmartZ®75 lmNP8 h3.2V-3.0Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LYA5100LW8N
AutonoomDraadloos SmartZ®100 lmNP8 h3.2V-3.0Ah LiFePO₄Wit5 JarenCE UK CMIM RETILAP 2024LYA5100LW8
AutonoomDALI2290 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Zwart10 JarenCE UK CMIM RETILAP 2024LYAX5400LAN
AutonoomDALI2390 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Wit10 JarenCE UK CMIM RETILAP 2024LYAX5400LA
AutonoomDALI2130 lmNP3 h3.2V-3.0Ah LiFePOâ‚„Zwart10 JarenCE UK CMIM RETILAP 2024LYAX5170LA3N
AutonoomDALI2175 lmNP3 h3.2V-3.0Ah LiFePOâ‚„Wit10 JarenCE UK CMIM Civil Defense RETILAP 2024LYAX5170LA3
AutonoomDraadloos SmartZ®290 lmNP1 h3.2V-1.5Ah LiFePO₄Zwart10 JarenCE UK CMIM RETILAP 2024LYAX5400LWN
AutonoomDraadloos SmartZ®390 lmNP1 h3.2V-1.5Ah LiFePO₄Wit10 JarenCE UK CMIM RETILAP 2024LYAX5400LW
AutonoomDraadloos SmartZ®130 lmP/NP3 h3.2V-3.0Ah LiFePO₄Zwart10 JarenCE UK CMIM RETILAP 2024LYAX5170LW3N
AutonoomDraadloos SmartZ®175 lmP/NP3 h3.2V-3.0Ah LiFePO₄Wit10 JarenCE UK CMIM Civil Defense RETILAP 2024LYAX5170LW3
  • *NP: Niet permanent. De armatuur werkt alleen op noodstroom bij uitval van de normale netvoeding.
  • *P/NP: Permanent/Niet permanent. Met een derde aansluitklem die het mogelijk maakt om de Permanent-modus uit of in te schakelen in geval van aansluiting op de netvoeding.
