ALYA MAXI – LYAX5400LA

ALYA MAXI 10 DALI2 390lm NP 1h IP42/IK04 WIT 230V 50Hz

ZEMPER Autonome armatuur, ALYA MAXI-serie, referentie LYAX5400LA, type Niet Permanent, met DALI2 besturingssysteem, beschermingsgraad IP42, slagvastheid IK04 en isolatieklasse II.
Vervaardigd uit Gerecycled Polycarbonaat, kleur Wit RAL9003.
Polycarbonaat anti-paniek + vluchtweg lens.
Lichtbron: 6xLED 0.5W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Stroomverbruik in noodmodus 0,9 W.
Inclusief 3.2V-1.5Ah LiFePO₄-batterij met een autonomie van 1 h en een volledige laadtijd van 12 h, met een noodlichtstroom van 390 lm.
Voorzien van: Communicatiebus, Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Installatietype: Plafond/Wandoppervlak - plafond inbouw.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034, EN-62386.

Garantie

Jaren

Product

Specificaties

Functionele specificaties

Controle systeem

DALI2

Zelftest

Databus

Type

Niet Permanent

Stromm

230V 50Hz<0.9W

Niet permanente modus

0,9 W

Noodverlichting uitgang

390 lm

Autonomie

1 h

Batterij

3.2V-1.5Ah LiFePO₄

Oplaadtijd

12 h

Mechanische en esthetische specificaties

Montage

Plafond/Wandoppervlak - plafond inbouw

Isolatie

Klas II

Bescherming tegen indringing

IP42

Stootbescherming

IK04

Lamp

6xLED 0.5W

LED-temperatuur

4000K

Behuizing

Gerecycled Polycarbonaat

Afwerking

Wit RAL9003

Diffusor / Optiek

Polycarbonaat anti-paniek + vluchtweg lens

Gebruikstemperatuur

0~40 °C

Geschikt voor vlanbare oppervlakten

Normen

EN-60598-1

EN-60598-2-22

EN-62034

EN-62386

Certificeringen

CE-conformiteitsverklaring

UKCA-Conformiteitsverklaringg

CMIM

Conformiteitsverklaring Marokko

DALI2

Gecertificeerde DALI-2-productdatabase

Installatie

Installatie met voorplaat.

Mogelijkheid van installatie:

· Oppervlakte plafond / muur

· Verlaagd plafond

Mogelijkheid van verbinding:

· Verzonken bedrading

Installatiehandleiding downloaden

Werkingskenmerken

EVO10 is een hoogwaardig noodverlichtingsarmatuur ontworpen voor maximale efficiëntie en duurzaamheid.

Uitgerust met LiFePO4-batterijtechnologie biedt het een lange levensduur, lager energieverbruik en hoge betrouwbaarheid.

Het ontwerp minimaliseert het materiaalgebruik zonder in te boeten op duurzaamheid, met 99% hergebruikt plastic en 95% van de energie afkomstig uit hernieuwbare bronnen.EVO10 ondergaat vijf kwaliteitscontroles en integreert naadloos met SmartZ®-beheersystemen voor real-time monitoring en diagnose.

Geproduceerd in de EU, voldoet het aan de hoogste industriële normen en wordt het geleverd met een garantie van 10 jaar, wat zorgt voor een efficiënte werking en lagere onderhoudskosten.

Bus beschikbaar voor DALI2·communicatie.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.

Functionele test elke 7 dagen.

Duurtest elke 365 dagen.

Het testresultaat wordt weergegeven in de statusindicator-LED's.

De armatuur is voorzien van status-LED´s, die het volgende aangeven:

Groen aan: correcte werking

Groen knipperend: test bezig

Oranje aan: verkeerde batterij of duur

Oranje knipperend: functionele storing

Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur

Hart-op-hart afstand

H	A	B	C	D
2 m	3,7 m	9,0 m	5,6 m	13,5 m
2,5 m	4,1 m	10,0 m	5,8 m	15,1 m
3 m	4,2 m	11,0 m	5,8 m	16,2 m
4 m	4,3 m	11,6 m	5,8 m	16,5 m
5 m	4,5 m	11,9 m	5,0 m	16,7 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

H	A	B	C	D
2 m	6,3 m	9,5 m	4,5 m	9,5 m
2,5 m	7,2 m	12,0 m	4,8 m	9,5 m
3 m	8,1 m	11,5 m	5,4 m	11,5 m
4 m	8,1 m	13,0 m	5,7 m	13,5 m
5 m	8,1 m	15,0 m	5,7 m	14,5 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 0.5 lux (berekening van antipaniek).

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Fotometrie

Alya

Fotometrische curve downloaden

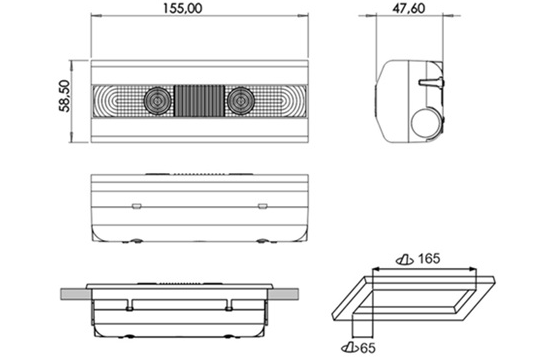

Afmetingen

Afbeelding met afmetingen downloaden

Gewicht

Productgewicht: 0,24 kg

Gewicht van het verpakte product: 0,26 kg

Gewicht van de doos: 14 stuks: 3,90 kg

BC3-bestand

No hay información BC3 disponible

Batterijsysteem	Controle systeem	Noodbedrijf	Netstroom	Type*	Atonomie	Batterij	Kleur	Garantie	Certificeringen	Artikelnummer
Autonoom	Zelftest	290 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5400LXN
Autonoom	Zelftest	390 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE	LYA5400LX
Autonoom	Zelftest	470 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5600LXN
Autonoom	Zelftest	600 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LYA5600LX
Autonoom	Zelftest	130 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5200LX3N
Autonoom	Zelftest	170 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE Civil Defense	LYA5200LX3
Autonoom	Zelftest	290 lm	175 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5400LXPN
Autonoom	Zelftest	390 lm	230 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE	LYA5400LXP
Autonoom	Zelftest	225 lm	135 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5300LXP3N
Autonoom	Zelftest	300 lm	150 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE Civil Defense	LYA5300LXP3
Autonoom	DALI2	290 lm	175 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5400LAPN
Autonoom	DALI2	390 lm	235 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LYA5400LAP
Autonoom	DALI2	150 lm	75 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5200LAP3N
Autonoom	DALI2	170 lm	100 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Civil Defense	LYA5200LAP3
Autonoom	DALI2	225 lm	135 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5300LAP3N
Autonoom	DALI2	300 lm	180 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE Civil Defense	LYA5300LAP3
Autonoom	Draadloos SmartZ®	290 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5400LWN
Autonoom	Draadloos SmartZ®	390 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE	LYA5400LW
Autonoom	Draadloos SmartZ®	130 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5200LW3N
Autonoom	Draadloos SmartZ®	170 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE Civil Defense	LYA5200LW3
Autonoom	Draadloos SmartZ®	225 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5300LW3N
Autonoom	Draadloos SmartZ®	300 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N ENEC IECEE Civil Defense	LYA5300LW3
Autonoom	Draadloos SmartZ®	75 lm		NP	8 h	3.2V-3.0Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LYA5100LW8N
Autonoom	Draadloos SmartZ®	100 lm		NP	8 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LYA5100LW8
Autonoom	DALI2	290 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LYAX5400LAN
Autonoom	DALI2	390 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM	LYAX5400LA
Autonoom	DALI2	130 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LYAX5170LA3N
Autonoom	DALI2	175 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Civil Defense	LYAX5170LA3
Autonoom	Draadloos SmartZ®	290 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LYAX5400LWN
Autonoom	Draadloos SmartZ®	390 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM	LYAX5400LW
Autonoom	Draadloos SmartZ®	130 lm		P/NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LYAX5170LW3N
Autonoom	Draadloos SmartZ®	175 lm		P/NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Civil Defense	LYAX5170LW3

*NP: Niet permanent. De armatuur werkt alleen op noodstroom bij uitval van de normale netvoeding.
*P/NP: Permanent/Niet permanent. Met een derde aansluitklem die het mogelijk maakt om de Permanent-modus uit of in te schakelen in geval van aansluiting op de netvoeding.
