Referentie

DIANA FLAT – LDF9150LAP3N

DIANA FLAT DALI2 120lm P/NP 3h IP44/IK07 ZWART 230V 50Hz
ZEMPER Autonome armatuur, DIANA FLAT-serie, referentie LDF9150LAP3N, type Niet-Permanent / Permanent via schakellink, met DALI2 besturingssysteem, beschermingsgraad IP44, slagvastheid IK07 en isolatieklasse II.
Vervaardigd uit Polycarbonaat, kleur Zwart RAL9005.
Transp. fresnel polycarbonaat diffuser.
Lichtbron: 12 x LED 0.5W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Vermogensfactor 0.5.
Stroomverbruik in noodmodus 0,9 W, en verbruik in permanente modus 2,5 W.
Inclusief 3.2V-1.5Ah LiFePOâ‚„-batterij met een autonomie van 3 h en een volledige laadtijd van 12 h, met een noodlichtstroom van 120 lm.
In de permanente modus levert de armatuur een lichtstroom van 70 lm.
Voorzien van: Communicatiebus, Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Installatietype: Plafond/Wandoppervlak - plafond inbouw - half ingebouwd wand.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034.
Kopieer de tekst van de beschrijving
Garantie
5
Jaren
Verkoopadvies
Technische ondersteuning
Delen
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia

Product

Functionele specificaties

Controle systeem
DALI2
Zelftest
Ja
Databus
Ja
Type
Niet-Permanent / Permanent via schakellink
Stromm
230V 50Hz<2.5W
Arbeidsfactor
50%
Niet permanente modus
0,9 W
Permanente modus
2,5 W
Noodverlichting uitgang
120 lm
Permanente modus
70 lm
Autonomie
3 h
Batterij
3.2V-1.5Ah LiFePOâ‚„
Oplaadtijd
12 h

Mechanische en esthetische specificaties

Montage
Plafond/Wandoppervlak - plafond inbouw - half ingebouwd wand
Isolatie
Klas II
Bescherming tegen indringing
IP44
Stootbescherming
IK07
Lamp
12 x LED 0.5W
LED-temperatuur
4000K
Behuizing
Polycarbonaat
Afwerking
Zwart RAL9005
Diffusor / Optiek
Transp. fresnel polycarbonaat
Gebruikstemperatuur
0~40 °C
Geschikt voor vlanbare oppervlakten
Ja

EN-60598-1

EN-60598-2-22

EN-62034

CE
CE-conformiteitsverklaring
UK
UKCA-Conformiteitsverklaringg
CMIM
Conformiteitsverklaring Marokko
DALI2
Conformiteitsverklaring Marokko
Certificado RETILAP 2024
RETILAP 2024 Productcertificaat

Installatie met voorplaat.

Mogelijkheid van installatie:

· Oppervlakte plafond / muur.

· Verlaagd plafond. (Extra accessoire vereist)

· Half ingebedde muur. (Extra accessoire vereist)

Mogelijkheid van verbinding:

· Verzonken bedrading

· Bedrading met oppervlaktepijp (max M20)

Bus beschikbaar voor DALI·communicatie.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.
Functionele test elke 7 dagen.
Duurtest elke 365 dagen.
Het testresultaat wordt weergegeven in de statusindicator-LED's.
De armatuur is voorzien van status-LED´s, die het volgende aangeven:
Groen aan: correcte werking
Groen knipperend: test bezig
Oranje aan: verkeerde batterij of duur
Oranje knipperend: functionele storing
Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur
EvaMixto
HABCD
2 m2,9 m7,8 m2,6 m6,0 m
2,5 m2,8 m8,1 m2,8 m7,0 m
3 m2,7 m8,1 m2,8 m7,5 m
4 m2,5 m7,8 m2,6 m8,0 m
5 m2,1 m7,5 m1,7 m8,0 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Antipa
HABCD
2 m3,0 m7,0 m3,9 m10,0 m
2,5 m3,3 m8,0 m3,9 m11,0 m
3 m3,6 m8,5 m3,9 m11,5 m
4 m3,9 m9,5 m3,9 m11,0 m
5 m3,9 m10,5 m3,6 m10,5 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 0.5 lux (berekening van antipaniek).

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Diana
Curva fotométrica

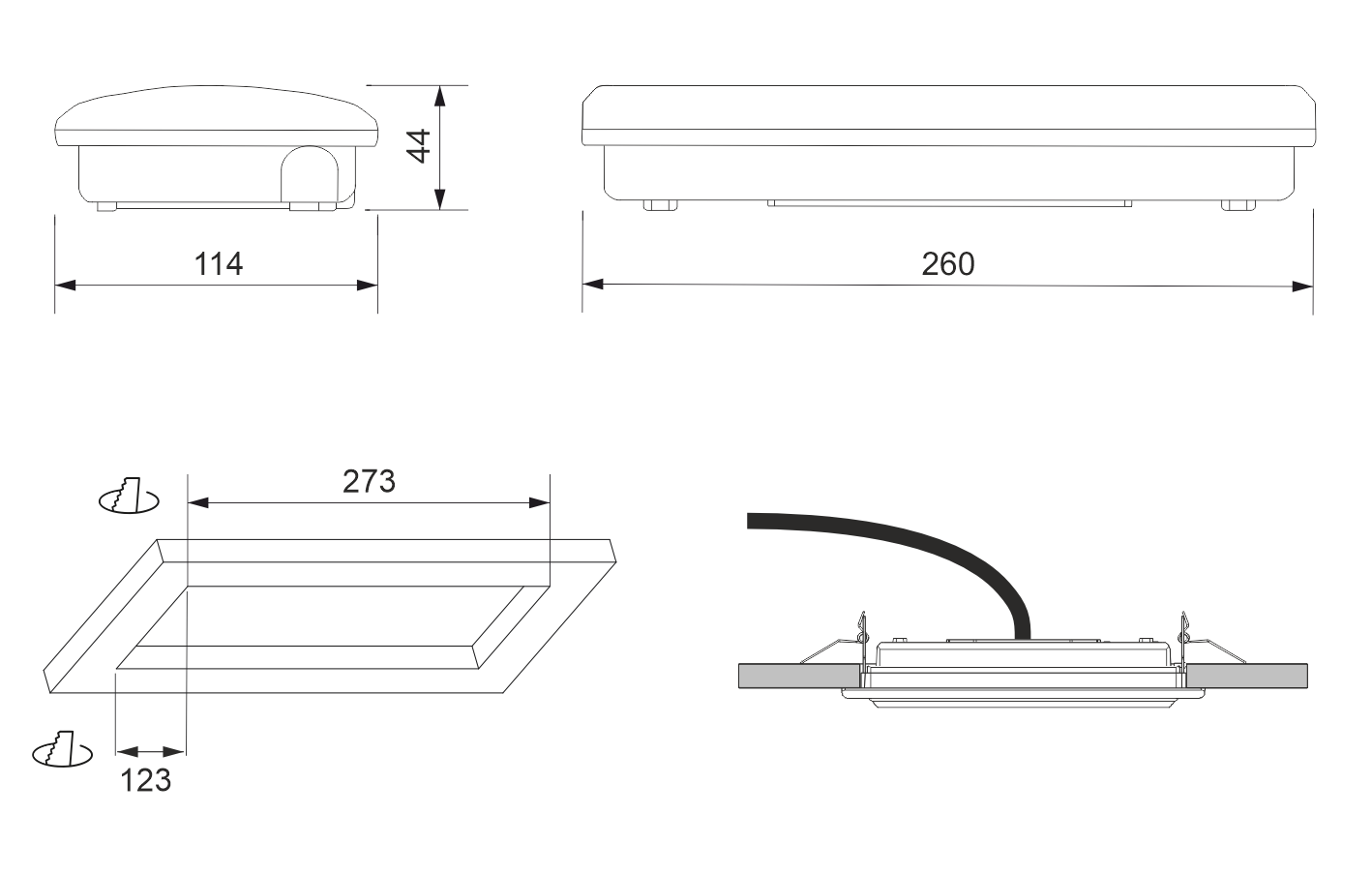

Dimensiones de la referencia

Productgewicht: 0,43 kg

Gewicht van het verpakte product: 0,48 kg

Gewicht van de doos: 18 stuks: 8,99 kg

No hay información BC3 disponible

BatterijsysteemControle systeemNoodbedrijfNetstroomType*AtonomieBatterijKleurGarantieCertificeringenArtikelnummer
AutonoomStandaard75 lmNP1 h3.6V-0.3Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF3100CN
AutonoomStandaard95 lmNP1 h3.6V-0.3Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF3100C
AutonoomStandaard175 lmNP1 h3.6V-0.8Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF3200CN
AutonoomStandaard225 lmNP1 h3.6V-0.8Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF3200C
AutonoomStandaard370 lmNP1 h3.6V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF3500CN
AutonoomStandaard450 lmNP1 h3.6V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF3500C
AutonoomStandaard490 lmNP1 h6.0V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF3600CN
AutonoomStandaard600 lmNP1 h6.0V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF3600C
AutonoomStandaard695 lmNP1 h6.0V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF3800CN
AutonoomStandaard850 lmNP1 h6.0V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF3800C
AutonoomStandaard150 lmNP3 h3.6V-1.6Ah Ni-CdWit2 JarenCE UK CMIM Aenor N Duurzaam Civil Defense RETILAP 2024LDF9150C3
AutonoomZelftest75 lmNP1 h3.6V-0.3Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF9100XN
AutonoomZelftest95 lmNP1 h3.6V-0.3Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9100X
AutonoomZelftest175 lmNP1 h3.6V-0.8Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF9200XN
AutonoomZelftest225 lmNP1 h3.6V-0.8Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9200X
AutonoomZelftest320 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9400LXN
AutonoomZelftest370 lmNP1 h3.6V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF9500XN
AutonoomZelftest390 lmNP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE RETILAP 2024LDF9400LX
AutonoomZelftest450 lmNP1 h3.6V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9500X
AutonoomZelftest490 lmNP1 h4.8V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF9600XN
AutonoomZelftest600 lmNP1 h4.8V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9600X
AutonoomZelftest650 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9800LXN
AutonoomZelftest695 lmNP1 h6.0V-1.6Ah Ni-CdZwart2 JarenCE UK CMIM RETILAP 2024LDF9800XN
AutonoomZelftest795 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM RETILAP 2024LDF9800LX
AutonoomZelftest850 lmNP1 h6.0V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9800X
AutonoomZelftest120 lmNP3 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9150LX3N
AutonoomZelftest150 lmNP3 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N Duurzaam Civil Defense RETILAP 2024LDF9150LX3
AutonoomZelftest150 lmNP3 h3.6V-1.6Ah Ni-CdWit2 JarenCE UK CMIM Aenor N Duurzaam Civil Defense RETILAP 2024LDF9150X3
AutonoomZelftest150 lmNP3 h3.6V-1.6Ah Ni-CdWit2 JarenCE UK CMIM RETILAP 2024LDF9150X3N
AutonoomZelftest320 lm190 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9400LXPN
AutonoomZelftest390 lm235 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE RETILAP 2024LDF9400LXP
AutonoomZelftest650 lm390 lmP/NP1 h6.4V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9800LXPN
AutonoomZelftest795 lm400 lmP/NP1 h6.4V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE RETILAP 2024LDF9800LXP
AutonoomZelftest120 lm70 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9150LXP3N
AutonoomZelftest150 lm90 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE Kitemark Civil Defense RETILAP 2024LDF9150LXP3
AutonoomDALI2320 lm190 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9400LAPN
AutonoomDALI2390 lm235 lmP/NP1 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM RETILAP 2024LDF9400LAP
AutonoomDALI2650 lm390 lmP/NP1 h6.4V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9800LAPN
AutonoomDALI2795 lm400 lmP/NP1 h6.4V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM RETILAP 2024LDF9800LAP
AutonoomDALI2120 lm70 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Zwart5 JarenCE UK CMIM RETILAP 2024LDF9150LAP3N
AutonoomDALI2150 lm90 lmP/NP3 h3.2V-1.5Ah LiFePOâ‚„Wit5 JarenCE UK CMIM Civil Defense RETILAP 2024LDF9150LAP3
AutonoomDraadloos SmartZ®320 lm190 lmP/NP1 h3.2V-1.5Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LDF9400LWPN
AutonoomDraadloos SmartZ®390 lm235 lmP/NP1 h3.2V-1.5Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE RETILAP 2024LDF9400LWP
AutonoomDraadloos SmartZ®650 lm390 lmP/NP1 h6.4V-1.5Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LDF9800LWPN
AutonoomDraadloos SmartZ®795 lm400 lmP/NP1 h6.4V-1.5Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE RETILAP 2024LDF9800LWP
AutonoomDraadloos SmartZ®120 lm70 lmP/NP3 h3.2V-1.5Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LDF9150LWP3N
AutonoomDraadloos SmartZ®150 lm90 lmP/NP3 h3.2V-1.5Ah LiFePO₄Wit5 JarenCE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE Civil Defense RETILAP 2024LDF9150LWP3
AutonoomDraadloos SmartZ®80 lm50 lmP/NP8 h3.2V-3.0Ah LiFePO₄Zwart5 JarenCE UK CMIM RETILAP 2024LDF9100LWP8N
AutonoomDraadloos SmartZ®100 lm60 lmP/NP8 h3.2V-3.0Ah LiFePO₄Wit5 JarenCE UK CMIM RETILAP 2024LDF9100LWP8
AutonoomDALI2330 lmNP1 h3.2V-1.8Ah LiFePOâ‚„Zwart10 JarenCE UK CMIM RETILAP 2024LDFX9400LAN
AutonoomDALI2400 lmNP1 h3.2V-1.8Ah LiFePOâ‚„Wit10 JarenCE UK CMIM Aenor N Duurzaam RETILAP 2024LDFX9400LA
AutonoomDALI2575 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Zwart10 JarenCE UK CMIM RETILAP 2024LDFX9700LAN
AutonoomDALI2700 lmNP1 h6.4V-1.5Ah LiFePOâ‚„Wit10 JarenCE UK CMIM Aenor N Duurzaam RETILAP 2024LDFX9700LA
AutonoomDALI2190 lmNP3 h3.2V-3.0Ah LiFePOâ‚„Zwart10 JarenCE UK CMIM RETILAP 2024LDFX9230LA3N
AutonoomDALI2240 lmNP3 h3.2V-3.0Ah LiFePOâ‚„Wit10 JarenCE UK CMIM Aenor N Duurzaam Civil Defense RETILAP 2024LDFX9230LA3
AutonoomDraadloos SmartZ®330 lmNP1 h3.2V-1.8Ah LiFePO₄Zwart10 JarenCE UK CMIM RETILAP 2024LDFX9400LWN
AutonoomDraadloos SmartZ®400 lmNP1 h3.2V-1.8Ah LiFePO₄Wit10 JarenCE UK CMIM Aenor N Duurzaam RETILAP 2024LDFX9400LW
AutonoomDraadloos SmartZ®575 lmNP1 h6.4V-1.5Ah LiFePO₄Zwart10 JarenCE UK CMIM RETILAP 2024LDFX9700LWN
AutonoomDraadloos SmartZ®700 lmNP1 h6.4V-1.5Ah LiFePO₄Wit10 JarenCE UK CMIM Aenor N Duurzaam RETILAP 2024LDFX9700LW
AutonoomDraadloos SmartZ®190 lmNP3 h3.2V-3.0Ah LiFePO₄Zwart10 JarenCE UK CMIM Civil Defense RETILAP 2024LDFX9230LW3N
AutonoomDraadloos SmartZ®240 lmNP3 h3.2V-3.0Ah LiFePO₄Wit10 JarenCE UK CMIM Aenor N Duurzaam Civil Defense RETILAP 2024LDFX9230LW3
Centraal batterijsysteem (CBS)55 lm55 lm-N/AZwart2 JarenCE UK CMIMLDF307023N
Centraal batterijsysteem (CBS)55 lm55 lm-N/AZwart2 JarenCE UK CMIMLDF307024N
Centraal batterijsysteem (CBS)70 lm70 lm-N/AWit2 JarenCE UK CMIMLDF307023
Centraal batterijsysteem (CBS)70 lm70 lm-N/AWit2 JarenCE UK CMIMLDF307024
Centraal batterijsysteem (CBS)330 lm330 lm-N/AZwart2 JarenCE UK CMIMLDF340023N
Centraal batterijsysteem (CBS)330 lm330 lm-N/AZwart2 JarenCE UK CMIMLDF340024N
Centraal batterijsysteem (CBS)400 lm400 lm-N/AWit2 JarenCE UK CMIMLDF340023
Centraal batterijsysteem (CBS)400 lm400 lm-N/AWit2 JarenCE UK CMIMLDF340024
  • *NP: Niet permanent. De armatuur werkt alleen op noodstroom bij uitval van de normale netvoeding.
  • *P/NP: Permanent/Niet permanent. Met een derde aansluitklem die het mogelijk maakt om de Permanent-modus uit of in te schakelen in geval van aansluiting op de netvoeding.
