DIANA FLAT – LDF9400LAPN

DIANA FLAT DALI2 320lm P/NP 1h IP44/IK07 ZWART 230V 50Hz

ZEMPER Autonome armatuur, DIANA FLAT-serie, referentie LDF9400LAPN, type Niet-Permanent / Permanent via schakellink, met DALI2 besturingssysteem, beschermingsgraad IP44, slagvastheid IK07 en isolatieklasse II.
Vervaardigd uit Polycarbonaat, kleur Zwart RAL9005.
Transp. fresnel polycarbonaat diffuser.
Lichtbron: 12 x LED 0.5W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Stroomverbruik in noodmodus 0,9 W, en verbruik in permanente modus 3,8 W.
Inclusief 3.2V-1.5Ah LiFePO₄-batterij met een autonomie van 1 h en een volledige laadtijd van 12 h, met een noodlichtstroom van 320 lm.
En modo permanente la luminaria proporciona un flujo de 190 lm.
Voorzien van: Communicatiebus, Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Installatietype: Plafond/Wandoppervlak - plafond inbouw - half ingebouwd wand.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034, EN-62386.

Garantie

Jaren

Product

Specificaties

Functionele specificaties

Controle systeem

DALI2

Zelftest

Databus

Type

Niet-Permanent / Permanent via schakellink

Stromm

230V 50Hz<3.8W

Niet permanente modus

0,9 W

Permanente modus

3,8 W

Noodverlichting uitgang

320 lm

Permanente modus

190 lm

Autonomie

1 h

Batterij

3.2V-1.5Ah LiFePO₄

Oplaadtijd

12 h

Mechanische en esthetische specificaties

Montage

Plafond/Wandoppervlak - plafond inbouw - half ingebouwd wand

Isolatie

Klas II

Bescherming tegen indringing

IP44

Stootbescherming

IK07

Lamp

12 x LED 0.5W

LED-temperatuur

4000K

Behuizing

Polycarbonaat

Afwerking

Zwart RAL9005

Diffusor / Optiek

Transp. fresnel polycarbonaat

Gebruikstemperatuur

0~40 °C

Geschikt voor vlanbare oppervlakten

Normen

EN-60598-1

EN-60598-2-22

EN-62034

EN-62386

Certificeringen

CE-conformiteitsverklaring

UKCA-Conformiteitsverklaringg

CMIM

Conformiteitsverklaring Marokko

DALI2

Gecertificeerde DALI-2-productdatabase

Installatie

Installatie met voorplaat.

Mogelijkheid van installatie:

· Oppervlakte plafond / muur

· Verlaagd plafond

· Half ingebedde muur

Mogelijkheid van verbinding:

· Verzonken bedrading

· Bedrading met oppervlaktepijp (max M20)

Installatiehandleiding downloaden

Werkingskenmerken

Bus beschikbaar voor DALI2·communicatie.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.

Functionele test elke 7 dagen.

Duurtest elke 365 dagen.

Het testresultaat wordt weergegeven in de statusindicator-LED's.

De armatuur is voorzien van status-LED´s, die het volgende aangeven:

Groen aan: correcte werking

Groen knipperend: test bezig

Oranje aan: verkeerde batterij of duur

Oranje knipperend: functionele storing

Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur

Hart-op-hart afstand

H	A	B	C	D
2 m	4,4 m	11,0 m	3,3 m	7,6 m
2,5 m	4,7 m	12,0 m	3,7 m	8,6 m
3 m	4,9 m	12,6 m	4,1 m	9,6 m
4 m	4,7 m	14,0 m	4,6 m	11,1 m
5 m	4,4 m	13,6 m	4,7 m	12,5 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

H	A	B	C	D
2 m	3,9 m	9,0 m	5,4 m	12,5 m
2,5 m	4,2 m	10,0 m	6,0 m	14,5 m
3 m	4,8 m	11,0 m	6,3 m	16,0 m
4 m	5,4 m	12,5 m	6,9 m	18,5 m
5 m	6,0 m	14,0 m	6,9 m	19,0 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 0.5 lux (berekening van antipaniek).

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Fotometrie

Diana

Fotometrische curve downloaden

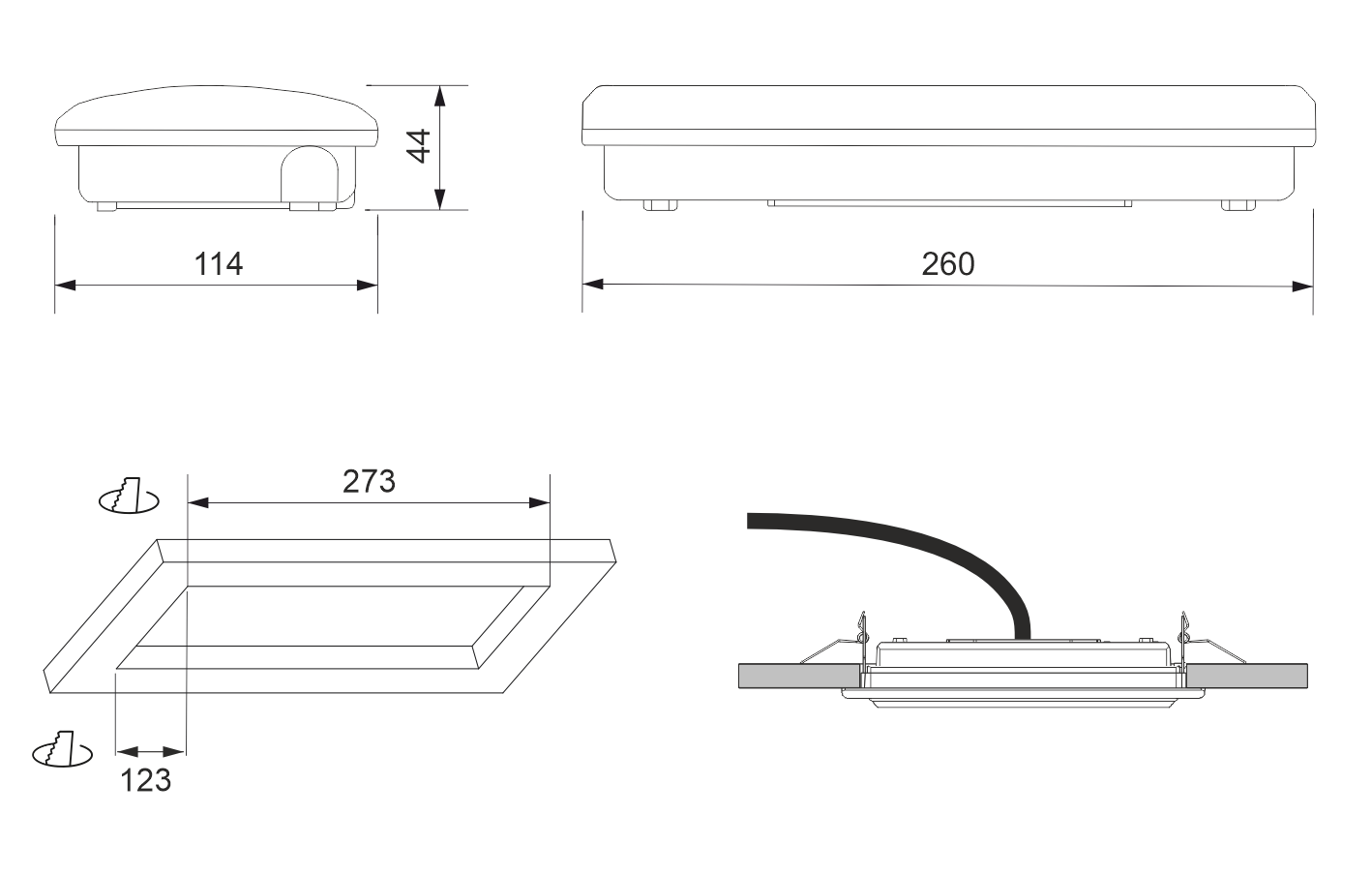

Afmetingen

Afbeelding met afmetingen downloaden

Gewicht

Productgewicht: 0,43 kg

Gewicht van het verpakte product: 0,48 kg

Gewicht van de doos: 18 stuks: 8,99 kg

BC3-bestand

No hay información BC3 disponible

Batterijsysteem	Controle systeem	Noodbedrijf	Netstroom	Type*	Atonomie	Batterij	Kleur	Garantie	Certificeringen	Artikelnummer
Autonoom	Standaard	75 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF3100CN
Autonoom	Standaard	95 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF3100C
Autonoom	Standaard	175 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF3200CN
Autonoom	Standaard	225 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF3200C
Autonoom	Standaard	370 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF3500CN
Autonoom	Standaard	450 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF3500C
Autonoom	Standaard	490 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF3600CN
Autonoom	Standaard	600 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF3600C
Autonoom	Standaard	695 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF3800CN
Autonoom	Standaard	850 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF3800C
Autonoom	Standaard	150 lm		NP	3 h	3.6V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM Aenor N Duurzaam Civil Defense	LDF9150C3
Autonoom	Zelftest	75 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF9100XN
Autonoom	Zelftest	95 lm		NP	1 h	3.6V-0.3Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9100X
Autonoom	Zelftest	175 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF9200XN
Autonoom	Zelftest	225 lm		NP	1 h	3.6V-0.8Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9200X
Autonoom	Zelftest	320 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9400LXN
Autonoom	Zelftest	370 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF9500XN
Autonoom	Zelftest	390 lm		NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE	LDF9400LX
Autonoom	Zelftest	450 lm		NP	1 h	3.6V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9500X
Autonoom	Zelftest	490 lm		NP	1 h	4.8V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF9600XN
Autonoom	Zelftest	600 lm		NP	1 h	4.8V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9600X
Autonoom	Zelftest	650 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9800LXN
Autonoom	Zelftest	695 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Zwart	2 Jaren	CE UK CMIM	LDF9800XN
Autonoom	Zelftest	795 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LDF9800LX
Autonoom	Zelftest	850 lm		NP	1 h	6.0V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9800X
Autonoom	Zelftest	120 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9150LX3N
Autonoom	Zelftest	150 lm		NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Civil Defense	LDF9150LX3
Autonoom	Zelftest	150 lm		NP	3 h	3.6V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM Aenor N Duurzaam Civil Defense	LDF9150X3
Autonoom	Zelftest	150 lm		NP	3 h	3.6V-1.6Ah Ni-Cd	Wit	2 Jaren	CE UK CMIM	LDF9150X3N
Autonoom	Zelftest	320 lm	190 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9400LXPN
Autonoom	Zelftest	390 lm	235 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE	LDF9400LXP
Autonoom	Zelftest	650 lm	390 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9800LXPN
Autonoom	Zelftest	795 lm	400 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE	LDF9800LXP
Autonoom	Zelftest	120 lm	70 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9150LXP3N
Autonoom	Zelftest	150 lm	90 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE Kitemark Civil Defense	LDF9150LXP3
Autonoom	DALI2	320 lm	190 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9400LAPN
Autonoom	DALI2	390 lm	235 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LDF9400LAP
Autonoom	DALI2	650 lm	390 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9800LAPN
Autonoom	DALI2	795 lm	400 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LDF9800LAP
Autonoom	DALI2	120 lm	70 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9150LAP3N
Autonoom	DALI2	150 lm	90 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Civil Defense	LDF9150LAP3
Autonoom	Draadloos SmartZ®	320 lm	190 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9400LWPN
Autonoom	Draadloos SmartZ®	390 lm	235 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE	LDF9400LWP
Autonoom	Draadloos SmartZ®	650 lm	390 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9800LWPN
Autonoom	Draadloos SmartZ®	795 lm	400 lm	P/NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE	LDF9800LWP
Autonoom	Draadloos SmartZ®	120 lm	70 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9150LWP3N
Autonoom	Draadloos SmartZ®	150 lm	90 lm	P/NP	3 h	3.2V-1.5Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM Aenor N Duurzaam Aenor N ENEC IECEE Civil Defense	LDF9150LWP3
Autonoom	Draadloos SmartZ®	80 lm	50 lm	P/NP	8 h	3.2V-3.0Ah LiFePO₄	Zwart	5 Jaren	CE UK CMIM	LDF9100LWP8N
Autonoom	Draadloos SmartZ®	100 lm	60 lm	P/NP	8 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LDF9100LWP8
Autonoom	DALI2	330 lm		NP	1 h	3.2V-1.8Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LDFX9400LAN
Autonoom	DALI2	400 lm		NP	1 h	3.2V-1.8Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam	LDFX9400LA
Autonoom	DALI2	575 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LDFX9700LAN
Autonoom	DALI2	700 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam	LDFX9700LA
Autonoom	DALI2	190 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LDFX9230LA3N
Autonoom	DALI2	240 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam Civil Defense	LDFX9230LA3
Autonoom	Draadloos SmartZ®	330 lm		NP	1 h	3.2V-1.8Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LDFX9400LWN
Autonoom	Draadloos SmartZ®	400 lm		NP	1 h	3.2V-1.8Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam	LDFX9400LW
Autonoom	Draadloos SmartZ®	575 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM	LDFX9700LWN
Autonoom	Draadloos SmartZ®	700 lm		NP	1 h	6.4V-1.5Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam	LDFX9700LW
Autonoom	Draadloos SmartZ®	190 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Zwart	10 Jaren	CE UK CMIM Civil Defense	LDFX9230LW3N
Autonoom	Draadloos SmartZ®	240 lm		NP	3 h	3.2V-3.0Ah LiFePO₄	Wit	10 Jaren	CE UK CMIM Aenor N Duurzaam Civil Defense	LDFX9230LW3
Centraal batterijsysteem (CBS)		55 lm	55 lm		-	N/A	Zwart	2 Jaren	CE UK CMIM	LDF307023N
Centraal batterijsysteem (CBS)		55 lm	55 lm		-	N/A	Zwart	2 Jaren	CE UK CMIM	LDF307024N
Centraal batterijsysteem (CBS)		70 lm	70 lm		-	N/A	Wit	2 Jaren	CE UK CMIM	LDF307023
Centraal batterijsysteem (CBS)		70 lm	70 lm		-	N/A	Wit	2 Jaren	CE UK CMIM	LDF307024
Centraal batterijsysteem (CBS)		330 lm	330 lm		-	N/A	Zwart	2 Jaren	CE UK CMIM	LDF340023N
Centraal batterijsysteem (CBS)		330 lm	330 lm		-	N/A	Zwart	2 Jaren	CE UK CMIM	LDF340024N
Centraal batterijsysteem (CBS)		400 lm	400 lm		-	N/A	Wit	2 Jaren	CE UK CMIM	LDF340023
Centraal batterijsysteem (CBS)		400 lm	400 lm		-	N/A	Wit	2 Jaren	CE UK CMIM	LDF340024

*NP: Niet permanent. De armatuur werkt alleen op noodstroom bij uitval van de normale netvoeding.
*P/NP: Permanent/Niet permanent. Met een derde aansluitklem die het mogelijk maakt om de Permanent-modus uit of in te schakelen in geval van aansluiting op de netvoeding.
