Referentie

MAXILUM EVO – PMV1500LWF

MAXILUM EVO SMARTZ 1500lm NP 1h IP65/IK07 WIT 230V 50Hz KOUDE KAMER
ZEMPER Autonome armatuur, MAXILUM EVO-serie, referentie PMV1500LWF, type Niet Permanent, met SmartZ besturingssysteem, beschermingsgraad IP65, slagvastheid IK07 en isolatieklasse II.
Vervaardigd uit Polycarbonaat, kleur Wit RAL9003.
Glas diffuser.
Lichtbron: 2 x LEDS 10W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Stroomverbruik in noodmodus 15,0 W.
Inclusief 12.8V-3.0Ah LiFePO₄-batterij met een autonomie van 1 h en een volledige laadtijd van 24 h, met een noodlichtstroom van 1,500 lm.
Voorzien van Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Installatietype: Plafond/Wandoppervlak.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034, EN-303-446-1.
Kopieer de tekst van de beschrijving
Garantie
5
Jaren
Commercieel advies
Technische ondersteuning
Delen
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia
Imagen de referencia

Product

Functionele specificaties

Controle systeem
SmartZ
Zelftest
Ja
Type
Niet Permanent
Stromm
230V 50Hz<15.0W
Niet permanente modus
15,0 W
Noodverlichting uitgang
1500 lm
Autonomie
1 h
Batterij
12.8V-3.0Ah LiFePO₄
Oplaadtijd
24 h

Mechanische en esthetische specificaties

Montage
Plafond/Wandoppervlak
Isolatie
Klas II
Bescherming tegen indringing
IP65
Stootbescherming
IK07
Lamp
2 x LEDS 10W
LED-temperatuur
4000K
Behuizing
Polycarbonaat
Afwerking
Wit RAL9003
Diffusor / Optiek
Glas
Gebruikstemperatuur
-20~25 °C
Geschikt voor vlanbare oppervlakten
Ja

EN-60598-1

EN-60598-2-22

EN-62034

EN-303-446-1

CE
CE-conformiteitsverklaring
Downloaden
UK
UKCA-Conformiteitsverklaringg
Downloaden
CMIM
Conformiteitsverklaring Marokko
Downloaden
Certificado N
Aenor productcertificaat
Downloaden
Certificado ENEC
ENEC productcertificaat
Downloaden
Certificado IEC
IECEE Internationaal Productcertificaat
Downloaden

Mogelijkheid van installatie:

· Oppervlakte plafond / muur

Mogelijkheid van verbinding:

· Bedrading met oppervlaktepijp

Het heeft 4 invoer voor PG·11·kabelwartel (inbegrepen).

Twee verstelbare schijnwerpers, horizontaal en verticaal.

Speciaal ontworpen om grote gebieden en / of hoogtes te dekken.

Installatiehandleiding downloaden

Deze armatuur is compatibel met het slimme noodverlichtingsbeheersysteem SmartZ®, ontworpen om het onderhoud en de controle van de installatie te vergemakkelijken.

Dankzij de draadloze communicatiemogelijkheid van 2,4 GHz creëert het een dynamisch netwerk waarmee meer dan 10.000 armaturen kunnen worden aangesloten zonder extra bekabeling.

Het systeem vereenvoudigt real-time bewaking door automatische waarschuwingen te geven bij mogelijke storingen, waardoor individuele handmatige inspecties overbodig worden.

Bovendien maakt het integratie met andere systemen mogelijk, zowel bedraad als draadloos.

Als de armatuur niet is aangesloten op het netwerk, werkt deze in de Autotest-modus en voert automatisch de onderstaande tests uit.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.
Functionele test elke 7 dagen.
Duurtest elke 365 dagen.
Het testresultaat wordt weergegeven in de statusindicator-LED's.
De armatuur is voorzien van status-LED´s, die het volgende aangeven:
Groen aan: correcte werking
Groen knipperend: test bezig
Oranje aan: verkeerde batterij of duur
Oranje knipperend: functionele storing
Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur
EvaMixto
HABCD
6 m9,5 m23,0 m9,0 m21,0 m
8 m10,5 m26,5 m10,5 m25,0 m
11 m11,1 m29,5 m11,1 m29,5 m
13 m11,0 m30,5 m11,0 m30,7 m
15 m10,5 m31,0 m10,6 m31,3 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Antipa
HABCD
6 m9,9 m20,5 m11,4 m22,0 m
8 m12,3 m25,0 m13,2 m26,5 m
11 m14,7 m28,5 m14,7 m34,0 m
13 m15,3 m32,5 m15,3 m35,5 m
15 m15,6 m34,5 m15,6 m38,5 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 0.5 lux (berekening van antipaniek).

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Maxilum
Curva fotométrica
Fotometrische curve downloaden

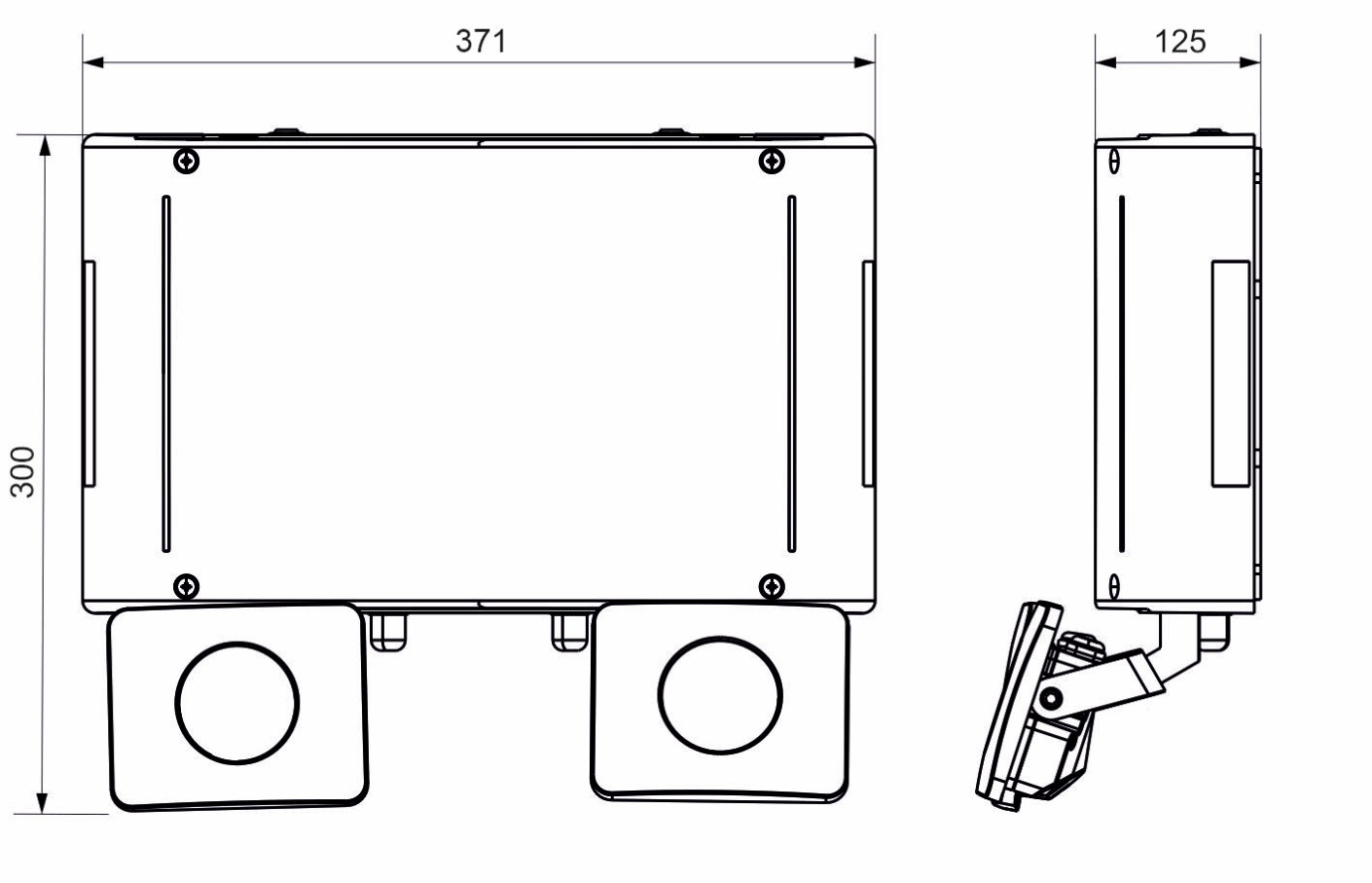

Dimensiones de la referencia
Afbeelding met afmetingen downloaden

Productgewicht: 2,19 kg

Gewicht van het verpakte product: 2,47 kg

No hay información BC3 disponible

BatterijsysteemControle systeemNoodbedrijfType*AtonomieBatterijBedrijfstemperatuurKleurGarantieCertificeringenArtikelnummer
AutonoomZelftest1500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LX
AutonoomZelftest1500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LXN
AutonoomZelftest3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LX
AutonoomZelftest3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LXN
AutonoomZelftest1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LX3
AutonoomZelftest1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LX3N
AutonoomDALI21500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LA
AutonoomDALI21500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LAN
AutonoomDALI23300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LA
AutonoomDALI23300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LAN
AutonoomDALI21500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LA3
AutonoomDALI21500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LA3N
AutonoomDraadloos SmartZ®1500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LW
AutonoomDraadloos SmartZ®1500 lmNP1 h12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LWN
AutonoomDraadloos SmartZ®3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LW
AutonoomDraadloos SmartZ®3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LWN
AutonoomDraadloos SmartZ®1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LW3
AutonoomDraadloos SmartZ®1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄0~40 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LW3N
AutonoomZelftest1500 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LX3F
AutonoomZelftest1500 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LX3FN
AutonoomZelftest1500 lmNP1 h12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LXF
AutonoomZelftest1500 lmNP1 h12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LXFN
AutonoomZelftest3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LXF
AutonoomZelftest3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LXFN
AutonoomDALI23300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LAF
AutonoomDALI23300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LAFN
AutonoomDALI21500 lmNP3 h12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LA3F
AutonoomDALI21500 lmNP3 h12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LA3FN
AutonoomDraadloos SmartZ®1500 lmNP1 h12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LWF
AutonoomDraadloos SmartZ®1500 lmNP1 h12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LWFN
AutonoomDraadloos SmartZ®3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LWF
AutonoomDraadloos SmartZ®3300 lmNP1 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV3000LWFN
AutonoomDraadloos SmartZ®1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CWit5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LW3F
AutonoomDraadloos SmartZ®1500 lmNP3 h2x 12.8V-3.0Ah LiFePO₄** -20~25 °CZwart5 JarenCE UK CMIM Aenor N ENEC IECEEPMV1500LW3FN
  • *NP: Niet permanent. De armatuur werkt alleen op noodstroom bij uitval van de normale netvoeding.
  • ** Speciale onderdeelnummers voor koelcellen.
