HARENA – LHS3120LWP

HARENA SMARTZ 120lm P/NP 1h IP42/IK04 GRIJS 230V 50Hz

ZEMPER Autonome armatuur, HARENA-serie, referentie LHS3120LWP, type Niet-Permanent / Permanent via schakellink, met SmartZ besturingssysteem, beschermingsgraad IP42, slagvastheid IK04 en isolatieklasse II.
Vervaardigd uit Polycarbonaat, kleur Grijs RAL9006.
Methacrylaat diffuser.
Lichtbron: 8xLEDS 0.5W+2xLEDS 3W, kleurtemperatuur 4000K.
Voedingsspanning: 230V 50Hz.
Verbruik in permanente modus 2,4 W.
Inclusief 3.2V-1.5Ah LiFePO₄-batterij met een autonomie van 1 h en een volledige laadtijd van 12 h, met een noodlichtstroom van 120 lm.
En modo permanente la luminaria proporciona un flujo de 70 lm.
Voorzien van Zelftestsysteem.
Geschikt voor installatie op normaal brandbare oppervlakken.
Zichtbaar tot een afstand van 26 m.
Installatietype: Plafond-/muuroppervlak - Wandvlag - Hangend Bedraad.
Geproduceerd in Spanje conform de normen: EN-60598-1, EN-60598-2-22, EN-62034, EN-303-446-1.

Garantie

Jaren

Product

Specificaties

Functionele specificaties

Controle systeem

SmartZ

Zelftest

Type

Niet-Permanent / Permanent via schakellink

Stromm

230V 50Hz<2.4W

Permanente modus

2,4 W

Noodverlichting uitgang

120 lm

Permanente modus

70 lm

Herkenningsafstand

26 m

Autonomie

1 h

Batterij

3.2V-1.5Ah LiFePO₄

Oplaadtijd

12 h

Mechanische en esthetische specificaties

Montage

Plafond-/muuroppervlak - Wandvlag - Hangend Bedraad

Isolatie

Klas II

Bescherming tegen indringing

IP42

Stootbescherming

IK04

Lamp

8xLEDS 0.5W+2xLEDS 3W

LED-temperatuur

4000K

Behuizing

Polycarbonaat

Afwerking

Grijs RAL9006

Diffusor / Optiek

Methacrylaat

Gebruikstemperatuur

0~40 °C

Geschikt voor vlanbare oppervlakten

Normen

EN-60598-1

EN-60598-2-22

EN-62034

EN-303-446-1

Certificeringen

CE-conformiteitsverklaring

UKCA-Conformiteitsverklaringg

CMIM

Conformiteitsverklaring Marokko

Installatie

Installatie met voorplaat.

Mogelijkheid van installatie:

· Dakoppervlak

· Muurschildering

· Vlagmuur

Mogelijkheid van verbinding:

· Verzonken bedrading

Installatiehandleiding downloaden

Werkingskenmerken

Deze armatuur is compatibel met het slimme noodverlichtingsbeheersysteem SmartZ®, ontworpen om het onderhoud en de controle van de installatie te vergemakkelijken.

Dankzij de draadloze communicatiemogelijkheid van 2,4 GHz creëert het een dynamisch netwerk waarmee meer dan 10.000 armaturen kunnen worden aangesloten zonder extra bekabeling.

Het systeem vereenvoudigt real-time bewaking door automatische waarschuwingen te geven bij mogelijke storingen, waardoor individuele handmatige inspecties overbodig worden.

Bovendien maakt het integratie met andere systemen mogelijk, zowel bedraad als draadloos.

Als de armatuur niet is aangesloten op het netwerk, werkt deze in de Autotest-modus en voert automatisch de onderstaande tests uit.

Microprocessorgestuurde armatuur die periodieke en automatische tests uitvoert.

Functionele test elke 7 dagen.

Duurtest elke 365 dagen.

Het testresultaat wordt weergegeven in de statusindicator-LED's.

De armatuur is voorzien van status-LED´s, die het volgende aangeven:

Groen aan: correcte werking

Groen knipperend: test bezig

Oranje aan: verkeerde batterij of duur

Oranje knipperend: functionele storing

Beide leds uit: geen stroomvoorziening of totale uitval van de armatuur

Hart-op-hart afstand

H	A	B
2 m	2,7 m	6,5 m
2,5 m	2,9 m	7,2 m
3 m	3,0 m	7,8 m
4 m	2,7 m	8,5 m
5 m	-	8,1 m

Afstandsgegevens berekend zonder reflecties en met een onderhoudsfactor van 0.9.

Conform aan de bijgewerkte norm EN-1838:2024.

Minimale verlichtingssterkte van 1 lux over een evacuatie pad van 1 m breed.

De berekening van de tussenafstanden wordt uitgevoerd rekening houdend met de hoogte van het lichtemissiepunt en zonder rekening te houden met de afmetingen van het armatuur.

Fotometrie

Harena

Fotometrische curve downloaden

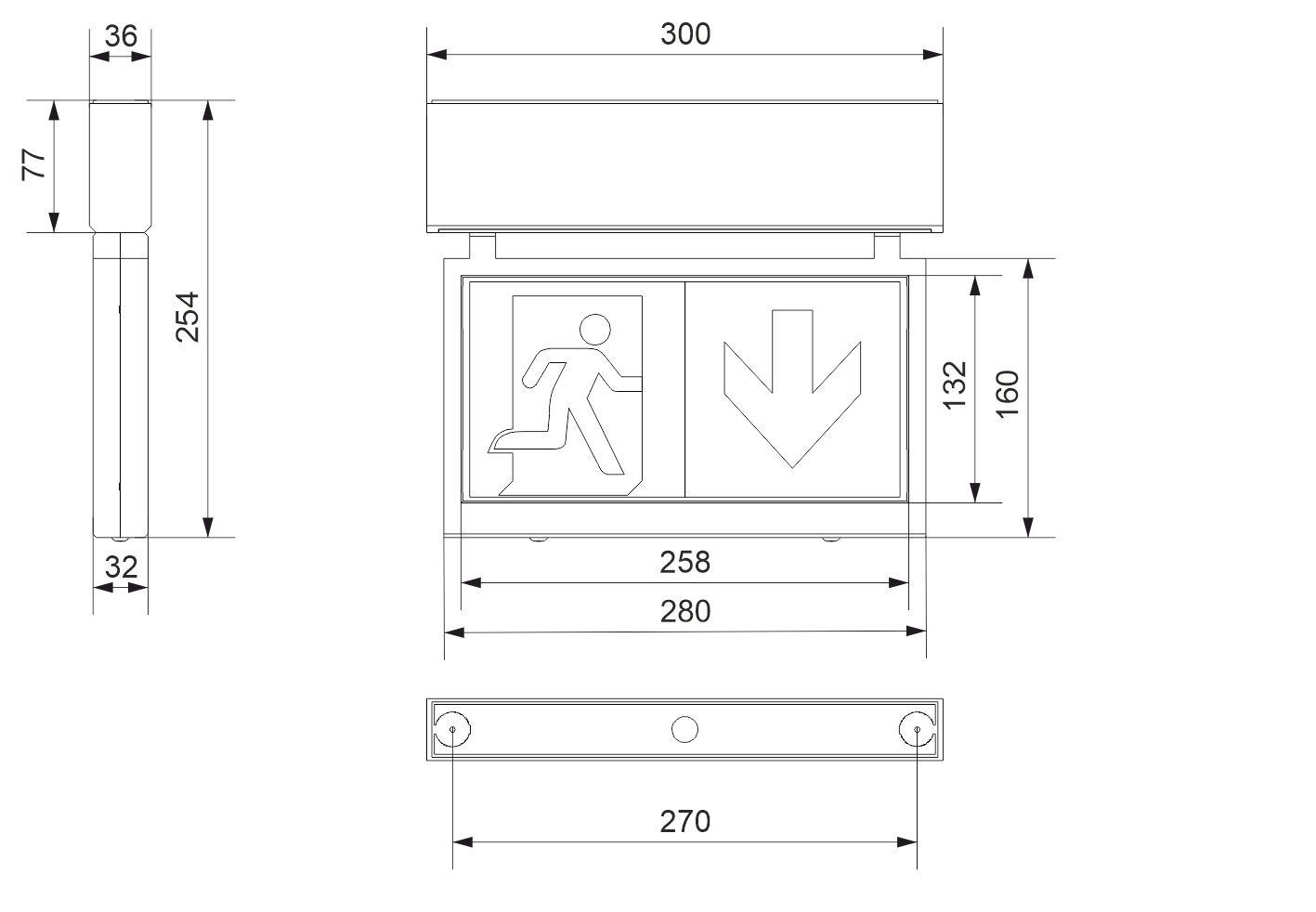

Afmetingen

Afbeelding met afmetingen downloaden

Gewicht

Productgewicht: 0,80 kg

Gewicht van het verpakte product: 0,88 kg

Gewicht van de doos: 8 stuks: 7,34 kg

BC3-bestand

No hay información BC3 disponible

Batterijsysteem	Controle systeem	Noodbedrijf	Netstroom	Type*	Atonomie	Batterij	Kleur	Garantie	Certificeringen	Artikelnummer
Autonoom	Zelftest			P/NP	1 h	3.2V-1.0Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3070LXP
Autonoom	Zelftest			P/NP	3 h	3.2V-1.5Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3070LXP3
Autonoom	Draadloos SmartZ®			P/NP	1 h	3.2V-1.0Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3070LWP
Autonoom	Draadloos SmartZ®			P/NP	3 h	3.2V-1.5Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3070LWP3
Autonoom	Draadloos SmartZ®			P/NP	8 h	3.2V-3.0Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3070LWP8
Autonoom	Zelftest	120 lm	70 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3120LXP
Autonoom	Zelftest	120 lm	70 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3120LXP3
Autonoom	Draadloos SmartZ®	120 lm	70 lm	P/NP	1 h	3.2V-1.5Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3120LWP
Autonoom	Draadloos SmartZ®	120 lm	70 lm	P/NP	3 h	3.2V-3.0Ah LiFePO₄	Grijs	5 Jaren	CE UK CMIM	LHS3120LWP3
Autonoom	Draadloos SmartZ®	50 lm	50 lm	P/NP	8 h	3.2V-3.0Ah LiFePO₄	Wit	5 Jaren	CE UK CMIM	LHS3050LWP8

*P/NP: Permanent/Niet permanent. Met een derde aansluitklem die het mogelijk maakt om de Permanent-modus uit of in te schakelen in geval van aansluiting op de netvoeding.
